01
Унификация решений
Одна технологическая основа для разных типов оборудования и задач распределительной сети.
Единые подходы к измерению, защите, автоматике, учёту и управлению на объекте и в рамках энергосистемы.
Smart-платформа TEL
Единая система системдля управленияэлектрическойэнергией
Smart-платформа — технологический базис, который объединяет измерения, защиты, автоматику, управление, учёт и программное обеспечение в единую архитектуру для всех решений 0,4–35 кВ: выключателей, реклоузеров, КРУ и подстанций.
Три компонента Smart-платформы работают как единая система: измерители, контроллер присоединения и пользовательское ПО. Они формируют единое информационное пространство — от первичных измерений до SCADA, АРМ РЗА и АСКУЭ.
ТочнаяДостоверные данные для измерения, защиты, автоматики и учёта.
УмнаяРЗА, автоматика, управление и самодиагностика на уровне присоединения.
ДружелюбнаяЕдиная среда для проектирования, наладки и эксплуатации.
Единая система систем · System of Systems
SCADA / АРМ РЗА / АСКУЭверхний уровень
Измерителиданные о сети
КонтроллерыРЗА и автоматика
ArcNET-2связь между ячейками
Выключательуправление
Пользовательское ПОпроектирование и эксплуатация
Smart-
платформа
TEL
платформа
TEL
0,4–35 кВ
Практический результат
Что получает объект
со Smart-платформой
Smart-платформа помогает унифицировать технические решения, сократить количество разрозненных устройств и организовать работу с данными на всех этапах — от проектирования до эксплуатации.
02
Всё в одном
РЗА, автоматика, измерения и коммерческий учёт объединены в одном модуле CM_15.
Меньше отдельных устройств, вторичных цепей и точек отказа.
03
Готовность к цифровой интеграции
Наблюдаемость входит в состав решения: SCADA, АРМ РЗА и АСКУЭ.
Интеграция выполняется штатными средствами оборудования — без внешних шлюзов и преобразователей протоколов. Поддерживаются МЭК-104 и СПОДЭС.
04
Меньше вторичных цепей
ArcNET-2 сокращает количество вторичных цепей за счёт цифрового обмена между устройствами.
Сокращение монтажных работ, снижение риска ошибок и упрощение наладки.
05
Широкий диапазон измерений
Датчики тока не требуют подбора по нагрузке и имеют линейную характеристику в широком диапазоне.
Диапазон измеряемых токов: для РЗА — 4–50000 А; для коммерческого учёта — 0,5–1920 А.
06
Устойчивость измерений
Измерители не насыщаются при коротких замыканиях, а конструкция датчиков исключает феррорезонанс.
Измерения тока ОЗЗ — от 0,1 А, что гарантирует корректную работу защиты даже в сложных режимах.
07
Эксплуатационная эффективность
Снижение объёма проектирования, времени наладки и числа ошибок интеграции.
Меньше устройств, кабелей и проектных операций — ниже трудоёмкость внедрения и стоимость владения.
08
Поддержка жизненного цикла
Документация, сертификаты и пользовательское ПО собраны в едином разделе поддержки.
Проектировщик, наладчик и служба эксплуатации получают согласованный набор материалов и инструментов для работы с системой.
Архитектура Smart-платформы
Три составляющих одной платформы
Smart-платформа построена на трёх взаимосвязанных компонентах: измерителях, контроллере присоединения и пользовательском ПО. Каждый компонент выполняет собственную задачу, а вместе они обеспечивают сбор данных, обработку событий, управление оборудованием и работу с информацией на уровне распределительного устройства.
Плейсхолдер: комбинированный измеритель TEL
01
Измерители
Данные о сети и оборудовании
Измерители фиксируют параметры электрической сети и передают данные контроллеру присоединения. На их основе выполняются измерение тока и напряжения, работа релейной защиты и автоматики, коммерческий учёт, контроль качества электроэнергии и анализ аварийных режимов.

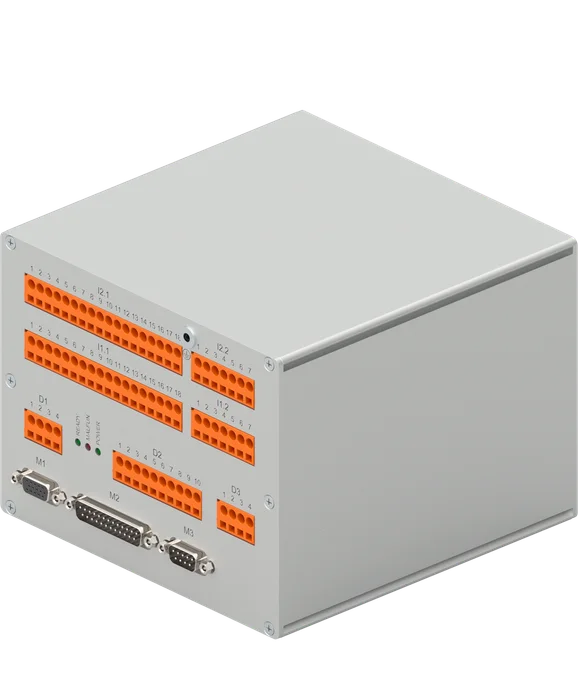

Подробнее: Точная →Плейсхолдер: контроллер присоединения CM_15
02
Контроллер присоединения
Логика защиты, автоматики и управления
Контроллер присоединения получает данные от измерителей, выполняет алгоритмы релейной защиты и автоматики, управляет коммутационным аппаратом, ведёт учёт электроэнергии, контролирует качество электроэнергии и регистрирует события.
Подробнее: Умная →Плейсхолдер: пользовательское ПО Smart-платформы
03
Пользовательское ПО
Настройка, мониторинг и работа с данными
Пользовательское ПО обеспечивает настройку и диагностику оборудования, работу с уставками защит, анализ событий и аварийной информации, мониторинг состояния присоединений и интеграцию данных в системы верхнего уровня.
Подробнее: Дружелюбная →Измерителиформируют данные
→
Контроллер присоединенияпринимает решения
→
Пользовательское ПОделает данные доступными
Измерители формируют данные. Контроллер присоединения принимает решения. Пользовательское ПО делает систему доступной для проектирования, настройки и эксплуатации.
System of Systems
Единая архитектура Smart-платформы
От первичных измерений до диспетчерского управления все уровни платформы связаны единой логикой данных и управления. Архитектура масштабируется от одного присоединения до распределительного устройства, реклоузерной сети или центра питания.
Четыре уровня одной архитектуры
Измерения, события и осциллограммы передаются на верхний уровень. Уставки и команды управления поступают обратно к оборудованию. Обмен сигналами защиты и автоматики между контроллерами выполняется по ArcNET-2.
Верхний уровень
SCADAдиспетчерское управление
АРМ РЗАработа с защитами и событиями
АИИС КУЭкоммерческий учёт
Уровень взаимодействия
Ethernetфизический интерфейс связи
МЭК-104 · СПОДЭСпередача данных на верхний уровень
RS-232 / 485сервисные и внешние подключения
Уровень управления
Контроллер присоединения 1РЗА · автоматика · учёт · управление выключателем · диагностика
ArcNET-2
Контроллер присоединения 2РЗА · автоматика · учёт · управление выключателем · диагностика
Цифровой обмен сигналами защиты и автоматики между контроллерами: ДЗ · УРОВ · ЛЗШ · АВР · ВНР.
Первичный уровень
Измерителиток · напряжение · ОЗЗ · качество электроэнергии
Коммутационный аппаратвыключатель · привод · состояние аппарата
Связи между системами — часть архитектуры, а не дополнительная надстройка. Верхний уровень получает данные через штатные внешние интерфейсы и протоколы, а ArcNET-2 обеспечивает межъячеевую логику защиты и автоматики между контроллерами.

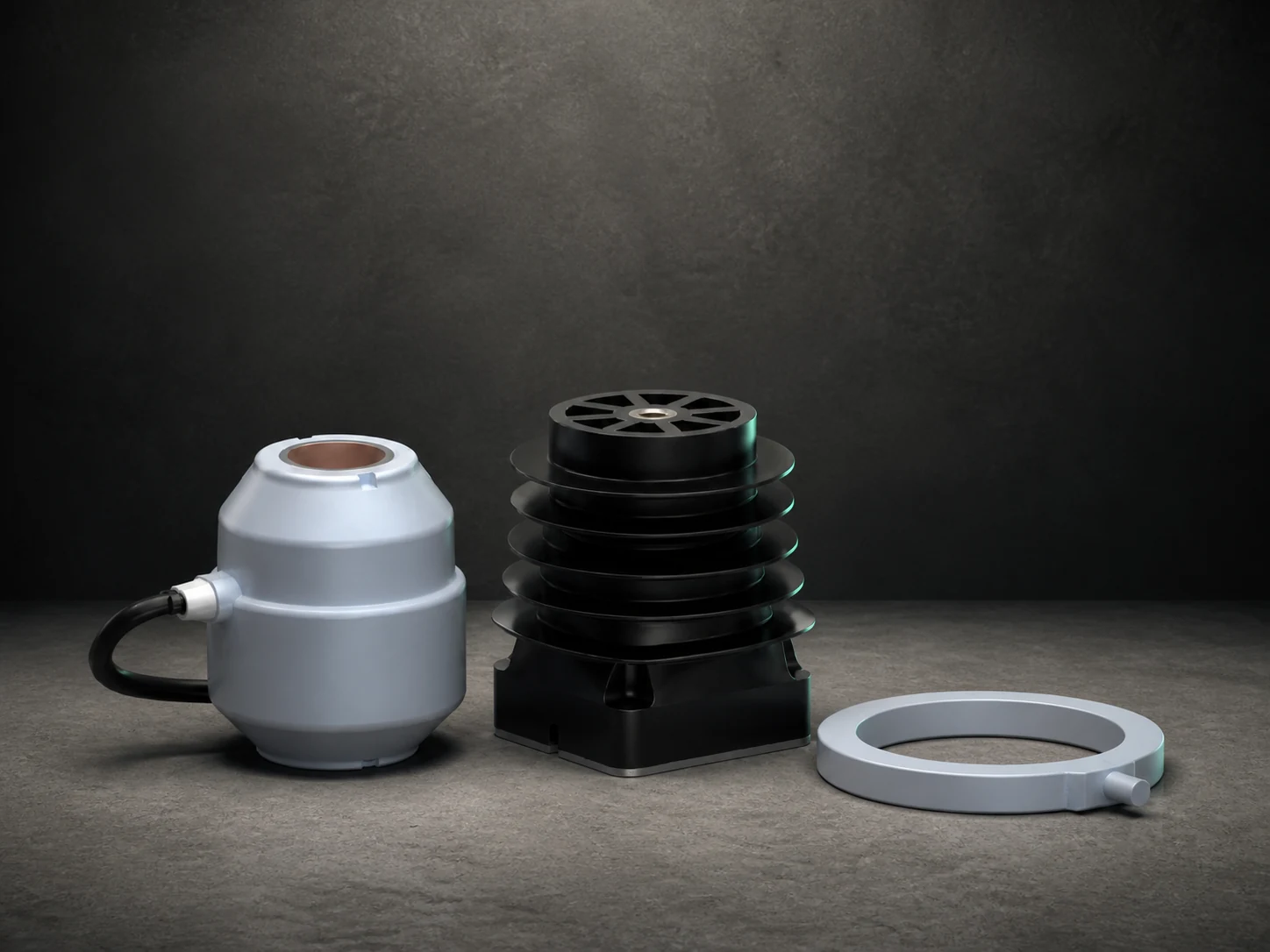

Столп I · Smart-платформа TEL
Точная
Качественные данные об объекте
Smart-платформа TEL использует линейку датчиков тока и напряжения, чтобы получать данные для релейной защиты, автоматики, учёта и контроля качества электроэнергии. Комбинированный датчик КДТН объединяет функции, которые в классической схеме выполняют отдельные ТТ, ТН и ТТНП.
4–50 000 А
Диапазон измеряемого тока для РЗА
0,5–4 320 А
Диапазон первичных токов для учёта
0,5S
Класс точности коммерческого учёта
от 0,1 А
Измерение тока ОЗЗ
Два принципа измерения — в одном корпусе
Пояс Роговского применяется для измерений, необходимых релейной защите. Маломощный ТТ обеспечивает измерения для коммерческого учёта. Для измерения напряжения используется ёмкостный датчик напряжения.
- Один КДТН заменяет раздельные ТТ, ТН и ТТНП
- Единое исполнение для широкого диапазона токов
- Защита от феррорезонанса и насыщения на уровне конструктива
- Точное измерение токов нулевой последовательности
- Цифровой датчик дуговой защиты в составе линейки
- Меньшие массогабаритные показатели и более простой монтаж
Достоверные измерения — основа селективной защиты, точного учёта и предсказуемой работы распределительного устройства.

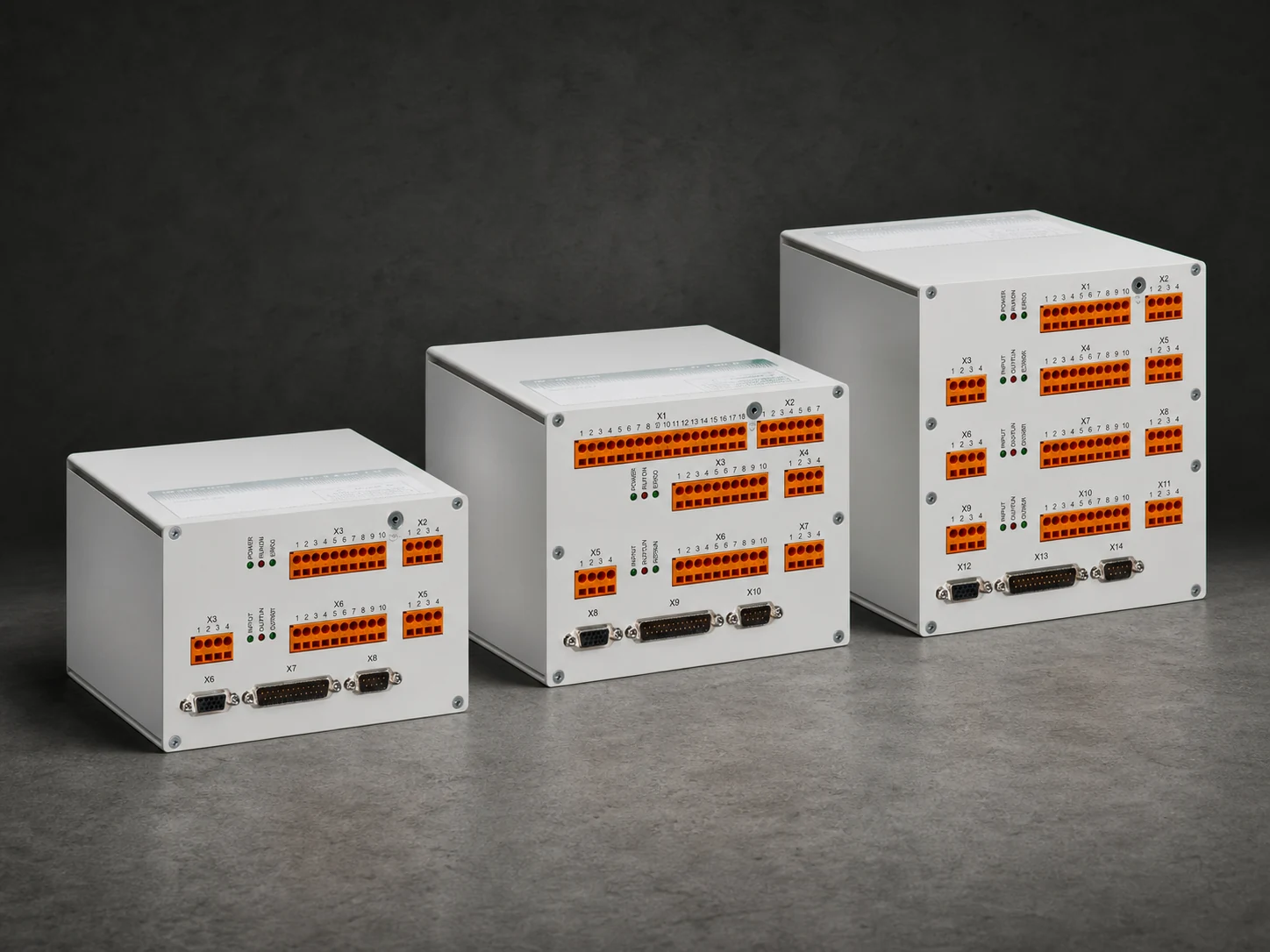

Столп II · Smart-платформа TEL
Умная
Принимает решения и управляет
Контроллер присоединения CM_15 объединяет функции релейной защиты и автоматики, учёта электроэнергии, контроля качества электроэнергии, управления коммутационным аппаратом и самодиагностики. Функции присоединения реализованы в едином модуле.
6-в-1
РЗА · автоматика · учёт · ПКЭ · управление · самодиагностика
от 0,4 кВ
Дуговая защита без наладки
от 0,1 А
Защита от ОЗЗ и двойных ЗЗ
ДЗТ
Встроенная защита трансформатора
Цифровой обмен между присоединениями
Шина ArcNET-2 передаёт цифровые сигналы защит и автоматики между ячейками вместо межъячеечной медной разводки вторичных цепей. Это формирует единую цифровую среду на уровне распределительного устройства.
- Импедансная защита ОЗЗ при различных видах замыканий
- Работа защиты независимо от режима нейтрали сети
- Подавление ложных срабатываний от бросков тока намагничивания
- Быстродействующая дуговая защита по оптическому датчику
- Цифровая связь между ячейками без монтажа вторичных цепей на объекте
- Самодиагностика работы защит и автоматики
Контроллер присоединения преобразует измерения в действия: выявляет режим, выполняет алгоритм и передаёт команду оборудованию.
Столп II · Smart-платформа TEL · Умная

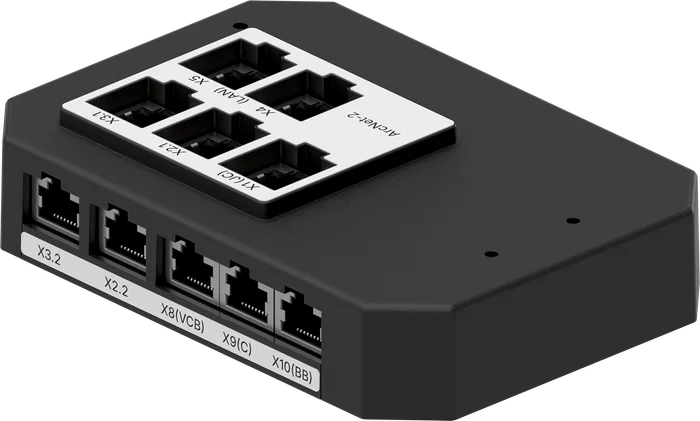

ArcNET-2 объединяет присоединения в цифровую систему
Цифровой обмен между присоединениями
Ввод
ARCNET-2Секционный выключатель
ARCNET-2Отходящая линия
ARCNET-2ARCNET-2 · ЦИФРОВАЯ ШИНА ДАННЫХ
Открытая интеграция с внешними системами
Данные Smart-платформы TEL передаются в системы диспетчеризации, АРМ РЗА и АИИС КУЭ. Для интеграции используются интерфейсы Ethernet и RS-232 / 485, а также протоколы МЭК-104, Modbus RTU, DNP3, СПОДЭС и DLMS / COSEM.
SCADAДиспетчеризация и мониторинг состояния
АРМ РЗАРабота с параметрами защит и событиями
АИИС КУЭПередача данных для учёта электроэнергии

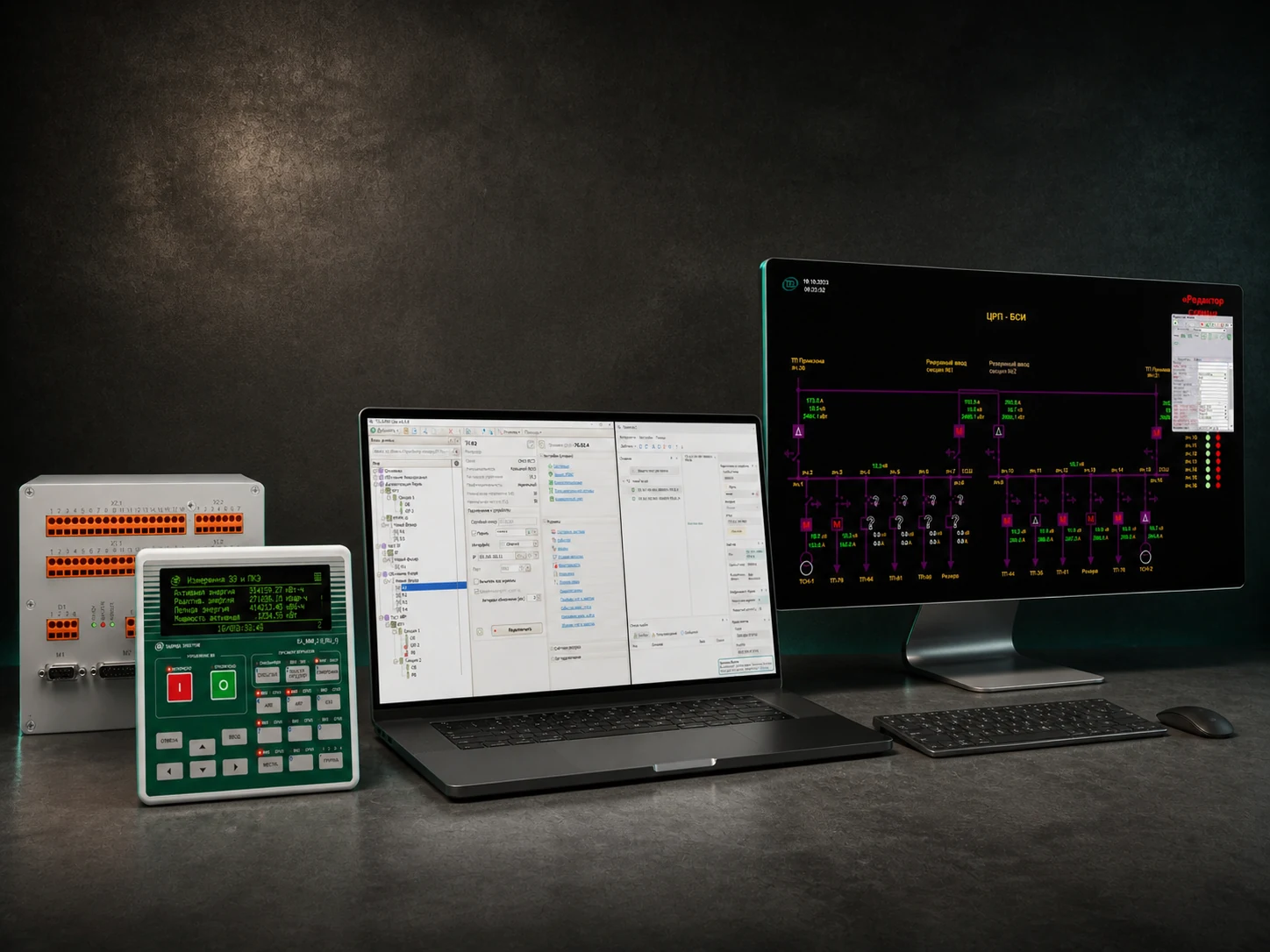

Столп III · Smart-платформа TEL
Дружелюбная
Делает работу простой
Пользовательские инструменты Smart-платформы TEL обеспечивают единую среду настройки, мониторинга и анализа данных на всех этапах жизненного цикла распределительного устройства. Smart MMI, Telarm Lite и Smart SCADA помогают работать с настройками, событиями и состоянием оборудования.
Единая среда
Типовые шаблоны и единая логика настройки
Удалённо
Подключение, настройка и работа с данными
24/7
Мониторинг состояния в реальном времени
Windows / Linux
Кроссплатформенная работа с ПО
Единая среда на всех этапах жизненного цикла
Типовые решения и единая логика настройки помогают сократить объём ручной проработки. Пользовательские инструменты позволяют подготовить сценарии до выезда на объект, контролировать события и работать с данными в ходе эксплуатации.
- Меньше ошибок интеграции за счёт единой среды настройки
- Сокращение сроков ввода в эксплуатацию
- Наблюдаемость для SCADA, АРМ РЗА и АИИС КУЭ
- Удалённый доступ к мониторингу событий, аварий и изменений
- Поддержка Windows и Linux
- Основа для обслуживания по состоянию
01Проектирование
Типовые решения и единая логика настройки.
02Наладка
Подготовка сценариев до выезда на объект.
03Эксплуатация
Мониторинг состояния, событий и изменений в работе оборудования.
04Обучение
Единый интерфейс и отработка рабочих сценариев.
Единая среда работы делает цифровую архитектуру применимой в ежедневной эксплуатации — от настройки одной ячейки до мониторинга распределительного устройства.
Эффект на всех этапах
Единая архитектура сокращает ручные операции
Эффект Smart-платформы TEL проявляется не только в работе защит и автоматики. Единая логика решения помогает сократить объём ручной работы при проектировании, наладке и эксплуатации распределительного устройства.
Проектирование
Классический подход
Раздельная проработка оборудования, вторичных цепей и связей.
Smart-платформа TEL
Типовые решения и единая логика настройки.
Быстрее выпуск проектных решений и меньше ошибок интеграции.
Наладка
Классический подход
Ручная настройка и проверка большого числа устройств на объекте.
Smart-платформа TEL
Типовые шаблоны защит и связи, подготовка сценариев до выезда.
Сокращение объёма работ на объекте.
Эксплуатация
Классический подход
Регламентные выезды для контроля состояния, событий и изменений.
Smart-платформа TEL
Удалённый доступ и мониторинг оборудования.
Меньше выездов и быстрее доступ к информации.
Обучение
Классический подход
Освоение нескольких устройств и разрозненных интерфейсов.
Smart-платформа TEL
Единый интерфейс и отработка рабочих сценариев.
Упрощение обучения персонала.
Меньше ручных операций — меньше ошибок.
Архитектурное сравнение
Система вместо набора устройств
В классическом решении измерение, учёт, защита, управление и межъячеечные связи реализуются раздельными устройствами и вторичными цепями. Smart-платформа TEL объединяет ключевые функции в общей архитектуре — от датчика до системы верхнего уровня.
| Функция | Классическое решение | Smart-платформа TEL |
|---|---|---|
| Измерения | ТТ, ТН и ТТНП устанавливаются раздельно | Единый комбинированный датчик КДТН |
| Коммерческий учёт | Отдельный счётчик электроэнергии | Учёт встроен в контроллер присоединения CM_15 |
| Защита ОЗЗ | Эффективность зависит от режима нейтрали и вида замыкания | Защита реализуется независимо от режима нейтрали сети |
| Дуговая защита | Требует отдельного устройства | Оптическая дуговая защита в составе решения |
| Вторичные цепи | Межъячеечные связи выполняются медной разводкой | Цифровая шина ArcNET-2 |
| Функции присоединения | Распределены между несколькими устройствами | РЗА, автоматика, учёт, ПКЭ, управление и самодиагностика — в CM_15 |
Единое решение для всех классов напряжения
Smart-платформа TEL применяется в решениях от 0,4 кВ до 35 кВ. Единая архитектура сохраняется для выключателей, реклоузеров, специальных применений, КРУ и подстанций.
Smart-платформа TEL
От набора устройств — к единой Smart-архитектуре
Smart-платформа TEL объединяет измерители, контроллеры присоединений, цифровую связь и пользовательские инструменты в единую систему. Она формирует данные для защиты, автоматики и учёта, выполняет алгоритмы управления оборудованием и предоставляет информацию для ежедневной эксплуатации.
ТочнаяКДТН и линейка измерителей формируют данные для защиты, автоматики и учёта.
УмнаяCM_15 принимает решения, управляет оборудованием и обеспечивает цифровой обмен между присоединениями.
ДружелюбнаяSmartMMI, Telarm Lite и SmartSCADA помогают настраивать, контролировать и анализировать работу системы.
