Таврида Электрик · 0,4–35 кВ
Решения для распределительных сетей
Подберите решение для модернизации, нового строительства, секционирования сети, центра питания, тяговой инфраструктуры или специального применения. Начните с инженерной задачи или сразу перейдите к каталогу типовых решений.
Подобрать по задаче
Выберите инженерную задачу — на следующем шаге будут показаны состав решения, классы напряжения, технические преимущества и релевантные материалы.
01
Ретрофит (модернизация)
Обновление существующих распределительных устройств и функционального наполнения ячеек.
Смотреть решения02Новое строительство КРУ и КСО
Решения для изготовления и оснащения новых ячеек распределительных устройств.
Смотреть решения03Специальные применения
Решения для объектов с особыми требованиями к коммутации и автоматике.
Смотреть решения04Секционирование линий и учёт ЭЭ
Автоматизация воздушных линий, секционирование сети и коммерческий учёт электроэнергии.
Смотреть решения05Центры питания
Типовые решения для распределительных пунктов и подстанций 10–35 кВ.
Смотреть решения06Тяговое электроснабжение
Ретрофит и новое строительство распределительных устройств тяговых подстанций.
Смотреть решенияВыбрать по каталогу
Выберите группу решения и технические параметры. Подходящие типоисполнения появятся в каталоге ниже.
Подходящие решения
Найдено: 46Показаны все 46 типоисполнений каталога.

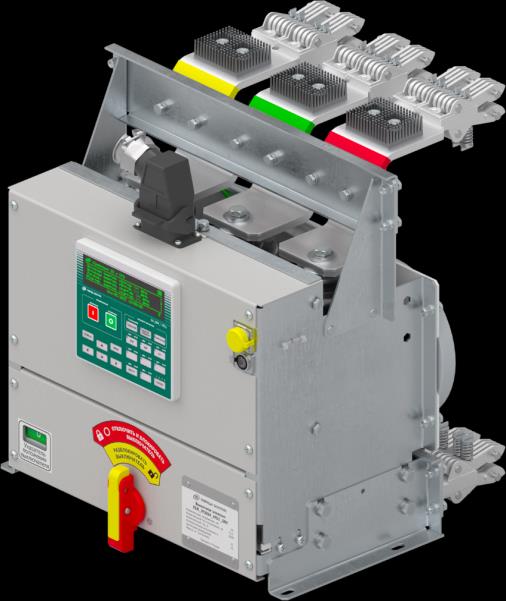

Smart-ретрофит выключателейSmart-ретрофит 0,4 кВМодернизация РУ 0,4 кВ без замены распределительного устройства: силовая часть, измерители, SCADA и дуговая защита в одном коробочном решении.1600–3150 А50 кА30000 В–ООткрыть карточку

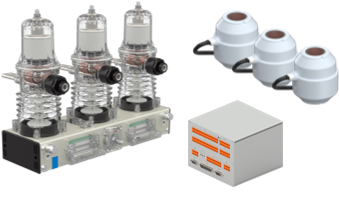

Smart-ретрофит выключателейSmart-ретрофит 6(10) кВ, 1000 АКоробочное решение для ретрофита ячеек в ЗРУ 6–10 кВ по силовой части, измерителям, SCADA и дуговой защите.1000 А20 кАОткрыть карточку

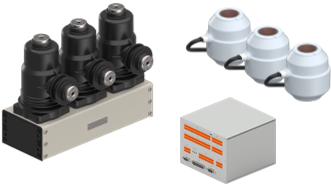

Smart-ретрофит выключателейSmart-ретрофит 6(10) кВ, 1350 АКоробочное решение для ретрофита ячеек в ЗРУ 6–10 кВ по силовой части, измерителям, SCADA и дуговой защите.1350 А31,5 кАОткрыть карточку

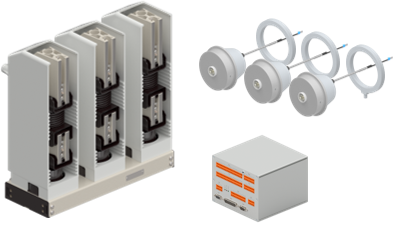

Smart-ретрофит выключателейSmart-ретрофит 6(10) кВ, 2000 АКоробочное решение для ретрофита ячеек в ЗРУ 6–10 кВ по силовой части, измерителям, SCADA и дуговой защите.2000 А31,5 кАОткрыть карточку

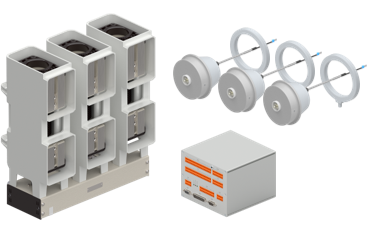

Smart-ретрофит выключателейSmart-ретрофит 6(10) кВ, 3150 А / 31,5 кАУсиленное исполнение для ретрофита ячеек ЗРУ 6–10 кВ с повышенным током отключения.3150 А31,5 кАОткрыть карточку
Smart-ретрофит выключателейSmart-ретрофит 6(10) кВ, 3150 А / 40 кАУсиленное исполнение для ретрофита ячеек ЗРУ 6–10 кВ с повышенным током отключения.3150 А40 кАОткрыть карточку

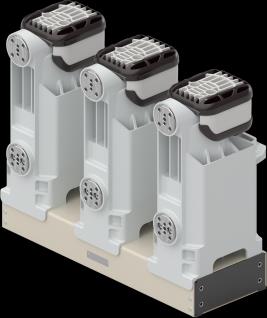

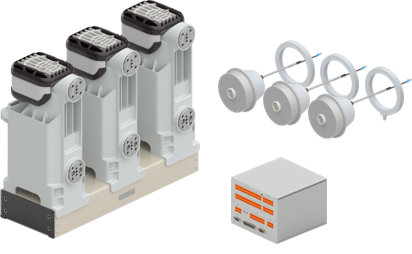

Smart-ретрофит выключателейSmart-ретрофит 6(10) кВ, 3150 А / 50 кАУсиленное исполнение для ретрофита ячеек ЗРУ 6–10 кВ с максимальным током отключения в линейке.3150 А50 кАОткрыть карточку

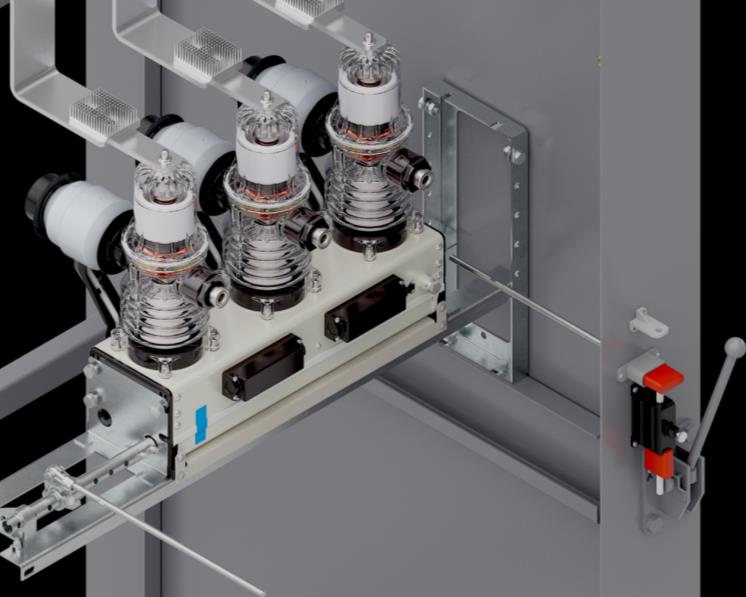

Smart-ретрофит выключателейДосмартизация при имеющемся ВВ/TELМодернизация системы РЗА, учёта и телемеханики без замены силовой части ячейки и без замены находящегося в эксплуатации ВВ/TEL. Полная совместимость с LD8, LD1, ВВ/TEL-1000 и другими исполнениями.Без замены силовой частиLD8 · LD1 · ВВ/TEL-1000Открыть карточку

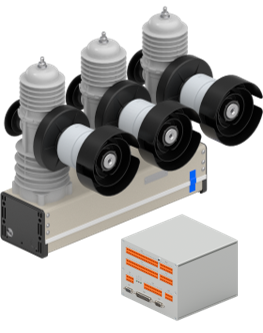

Smart-ретрофит выключателейSmart-ретрофит 20 кВ, 800 АКоробочное решение для ретрофита ячеек в ЗРУ20 по силовой части, измерителям, SCADA и дуговой защите.800 А16 кА30000 В–ООткрыть карточку

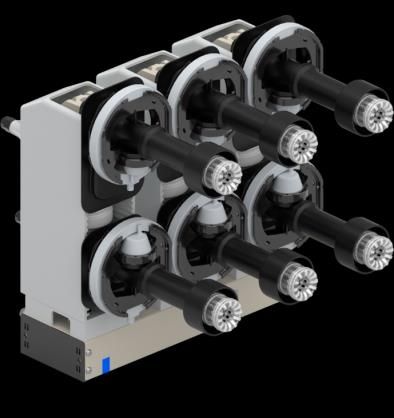

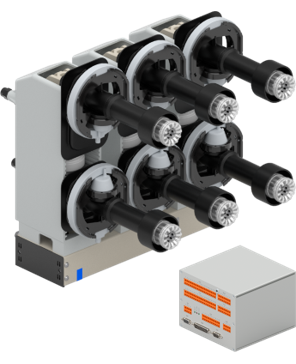

Smart-ретрофит выключателейSmart-ретрофит 20 кВ, 2000 АКоробочное решение для ретрофита ячеек в ЗРУ20 по силовой части, измерителям, SCADA и дуговой защите.2000 А25 кА30000 В–ООткрыть карточку
Smart-ретрофит выключателейSmart-ретрофит 35 кВ (ЗРУ35)Коробочное решение для ретрофита ячеек в ЗРУ35 по силовой части, измерителям, SCADA и дуговой защите.До 1250 АДо 25 кА30000 В–ООткрыть карточку

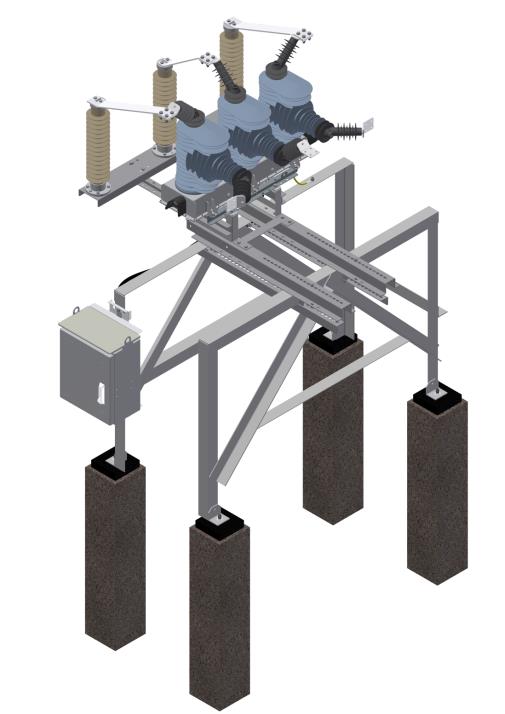

Smart-ретрофит выключателейSmart-ретрофит 35 кВ (ОРУ35)Решение для ретрофита выключателей на ОРУ35 по силовой части, измерителям, SCADA и дуговой защите.До 1250 АДо 25 кА30000 В–ООткрыть карточку

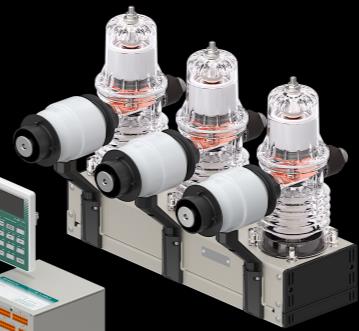

Smart-kit для новых ячеек КРУ и КСОSmart-kit КРУ/КСО 10 кВ, 1000 АКоробочное решение по силовой части, измерителям, учёту, SCADA и дуговой защите для КРУ-строителей.1000 А20 кАОткрыть карточку

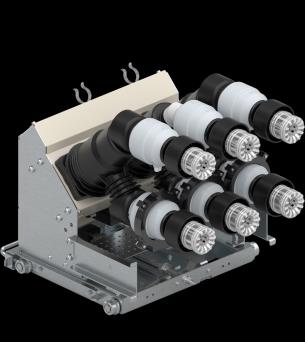

Smart-kit для новых ячеек КРУ и КСОSmart-kit КРУ/КСО 10 кВ, 1350 АКоробочное решение по силовой части, измерителям, учёту, SCADA и дуговой защите для КРУ-строителей.1350 А31,5 кАОткрыть карточку
Smart-kit для новых ячеек КРУ и КСОSmart-kit КРУ/КСО 10 кВ, 2500 АКоробочное решение по силовой части, измерителям, учёту, SCADA и дуговой защите для КРУ-строителей.2500 А31,5 кАОткрыть карточку

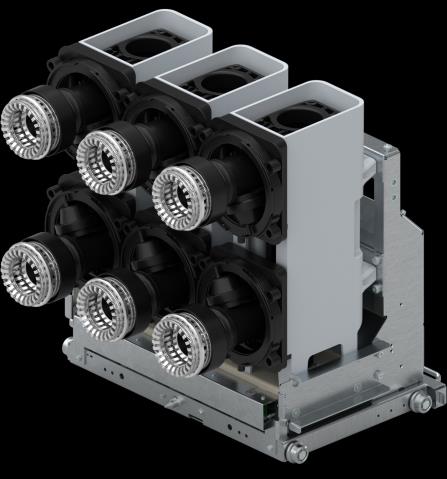

Smart-kit для новых ячеек КРУ и КСОSmart-kit КРУ/КСО 10 кВ, 4000 А / 31,5 кАУсиленное исполнение Smart-kit для новых ячеек КРУ и КСО 10 кВ с повышенным током отключения.4000 А31,5 кАОткрыть карточку
Smart-kit для новых ячеек КРУ и КСОSmart-kit КРУ/КСО 10 кВ, 4000 А / 40 кАУсиленное исполнение Smart-kit для новых ячеек КРУ и КСО 10 кВ с повышенным током отключения.4000 А40 кАОткрыть карточку

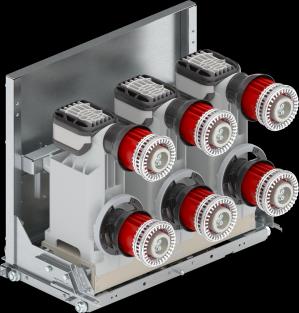

Smart-kit для новых ячеек КРУ и КСОSmart-kit КРУ/КСО 10 кВ, 4000 А / 50 кАУсиленное исполнение Smart-kit для новых ячеек КРУ и КСО 10 кВ с максимальным током отключения в линейке.4000 А50 кАОткрыть карточку

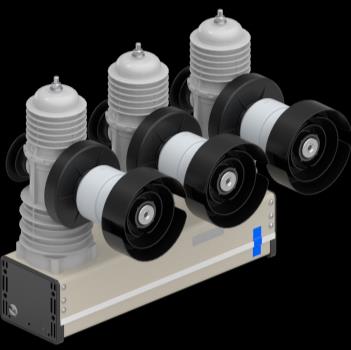

Smart-kit для новых ячеек КРУ и КСОSmart-kit КРУ/КСО 20 кВ, 800 АКоробочное решение по силовой части, измерителям, SCADA и дуговой защите для КРУ-строителей.800 А16 кА30000 В–ООткрыть карточку
Smart-kit для новых ячеек КРУ и КСОSmart-kit КРУ/КСО 20 кВ, 2000 АКоробочное решение по силовой части, измерителям, SCADA и дуговой защите для КРУ-строителей.2000 А25 кА30000 В–ООткрыть карточку

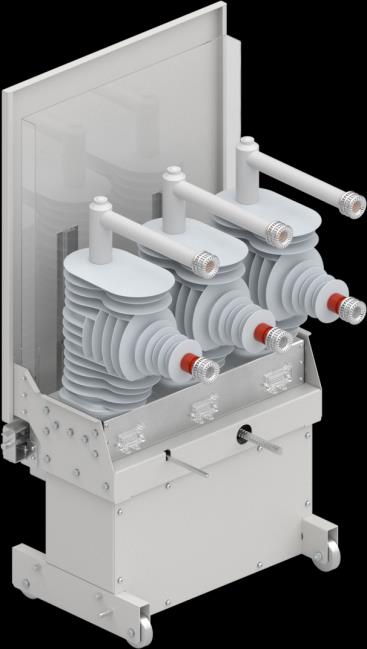

Smart-kit для новых ячеек КРУ и КСОSmart-kit КРУ/КСО 35 кВКоробочное решение по силовой части, измерителям, SCADA и дуговой защите для КРУ-строителей.До 1250 АДо 25 кА30000 В–ООткрыть карточку
Выключатели для специальных примененийВыключатель для частых коммутаций, 10 кВРешение для коммутации печного трансформатора на сталеплавильных предприятиях с повышенным механическим ресурсом.1000 А20 кА150000 В–ООткрыть карточку

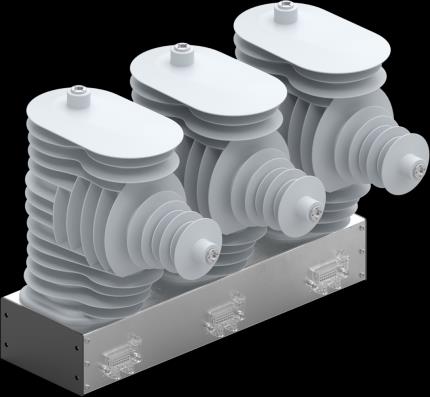

Выключатели для специальных примененийВыключатель для частых коммутаций, 35 кВРешение для коммутации печного трансформатора на сталеплавильных предприятиях с повышенным механическим ресурсом.1250 А25 кА120000 В–ООткрыть карточку

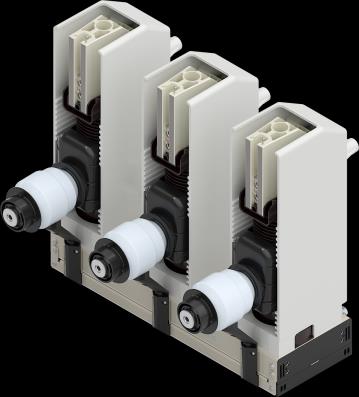

Выключатели для специальных примененийБАВР 10 кВ, 2500 АРешение для сверхбыстрого перевода питания с повреждённой секции и удержания потребителей в работе. При установке в ячейки с принудительной вентиляцией.2500 А*31,5 кАВкл. 22 мс / Откл. 12 мсОткрыть карточку
Выключатели для специальных примененийБАВР 10 кВ, 4000 АРешение для сверхбыстрого перевода питания с повреждённой секции и удержания потребителей в работе. При установке в ячейки с принудительной вентиляцией.4000 А*31,5 кАВкл. 30 мс / Откл. 15 мсОткрыть карточку
Выключатели для специальных примененийБАВР 0,4 кВ, любой токРешение для сохранения чувствительной и сверхчувствительной нагрузки 0,4 кВ.Любой ток31,5 кАВкл. 25 мс / Откл. 13 мсОткрыть карточку

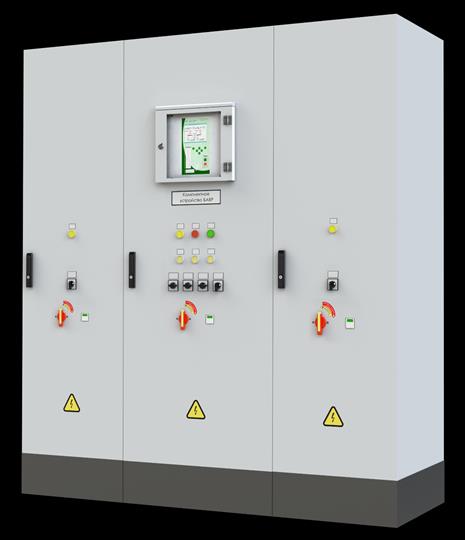

Выключатели для специальных примененийБАВР 0,4 кВ, 4000 АРешение для сохранения чувствительной и сверхчувствительной нагрузки 0,4 кВ.4000 А31,5 кАВкл. 30 мс / Откл. 15 мсОткрыть карточку
Выключатели для специальных примененийУправляемая синхронная коммутация, 10 кВРешение для снижения бросков тока и перенапряжений при коммутации индуктивной и ёмкостной нагрузки.1250 А31,5 кА30000 В–ООткрыть карточку

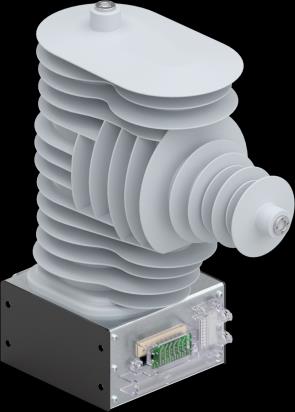

Выключатели для специальных примененийУправляемая синхронная коммутация, 35 кВРешение для снижения бросков тока и перенапряжений при коммутации индуктивной и ёмкостной нагрузки.1250 А25 кА30000 В–ООткрыть карточку

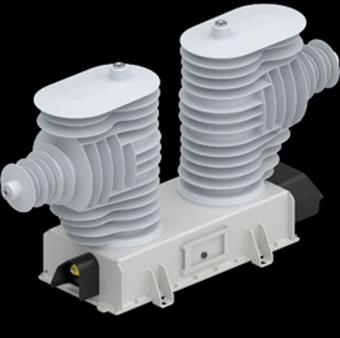

Выключатели для специальных примененийРетрофит РУ тяговых ПС, 2×25 кВРешение для модернизации и нового строительства тяговых сетей.1250 А25 кА2×25 кВОткрыть карточку
Выключатели для специальных примененийРетрофит РУ тяговых ПС, 27,5 кВРешение для модернизации и нового строительства тяговых сетей.1250 А25 кА27,5 кВОткрыть карточку

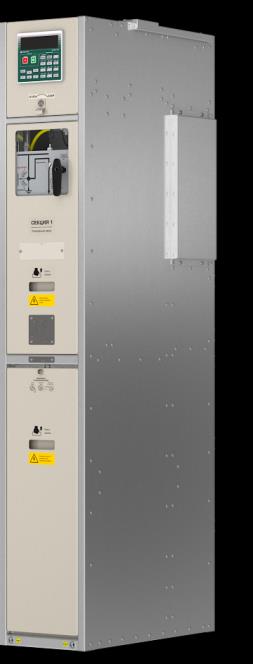

Комплектные распределительные устройстваКРУ Etalon, 630 АКомпактная ячейка КРУ Etalon для распределительных устройств 6(10) кВ — минимальный габарит, готовое решение по силовой части, измерителям, учёту, SCADA и дуговой защите.630 А20 кА50000 В–О333 мм · 240 кгОткрыть карточку

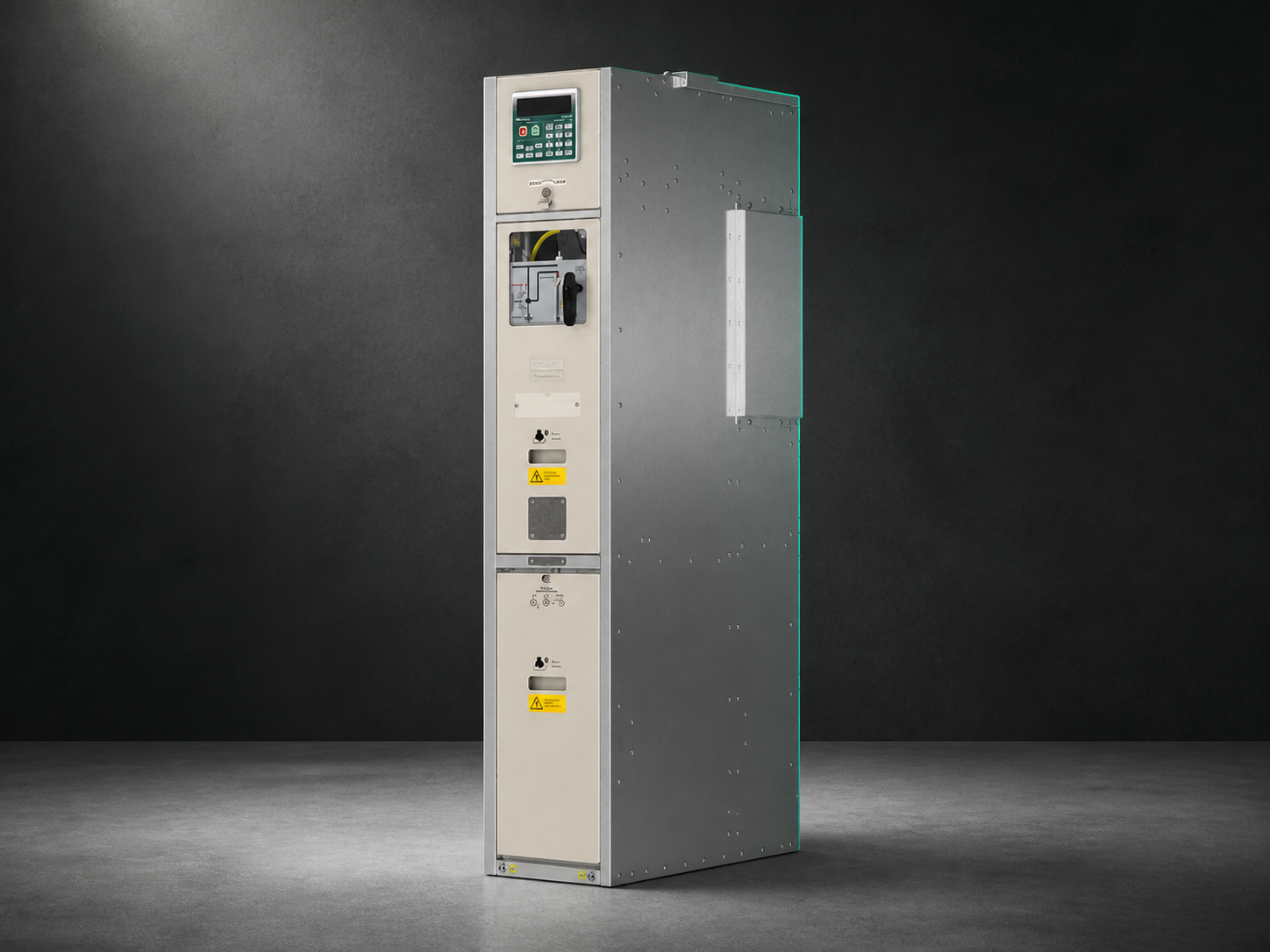

Комплектные распределительные устройстваКРУ Etalon_1, 1000 АКомпактная ячейка КРУ Etalon для распределительных устройств 6(10) кВ — минимальный габарит, готовое решение по силовой части, измерителям, учёту, SCADA и дуговой защите.1000 А20 кА50000 В–О333 мм · 240 кгОткрыть карточку

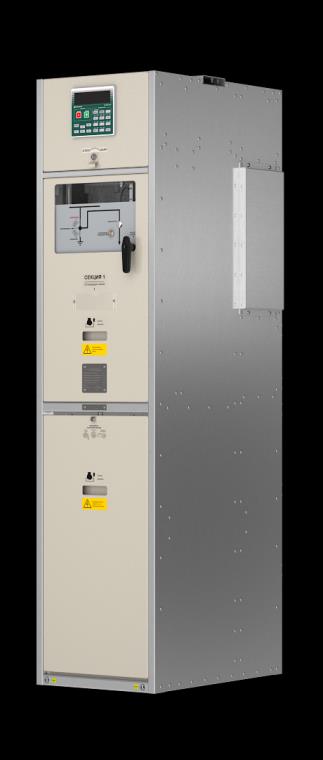

Комплектные распределительные устройстваКРУ Etalon, 1600 АКомпактная ячейка КРУ Etalon для распределительных устройств 6(10) кВ — минимальный габарит, готовое решение по силовой части, измерителям, учёту, SCADA и дуговой защите.1600 А31,5 кА30000 В–О483 мм · 310 кгОткрыть карточку

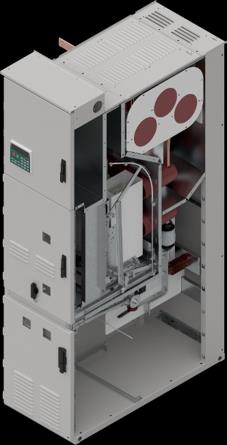

Комплектные распределительные устройстваКлассические ячейки D12-SmartКлассическое исполнение, готовое решение по силовой части, измерителям, учёту, SCADA и дуговой защите.До 4000 АДо 50 кАДо 50000 В–ООткрыть карточку

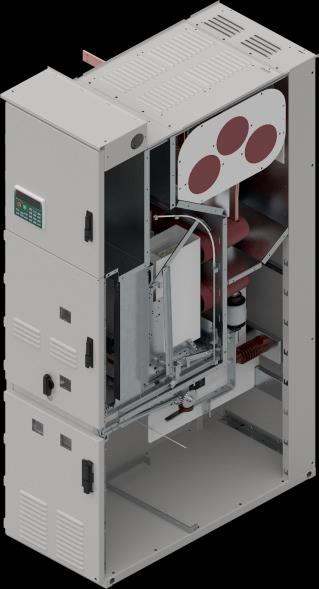

Комплектные распределительные устройстваКлассические ячейки D24-SmartКлассическое исполнение, готовое решение по силовой части, измерителям, учёту, SCADA и дуговой защите.До 2000 АДо 25 кАДо 30000 В–ООткрыть карточку

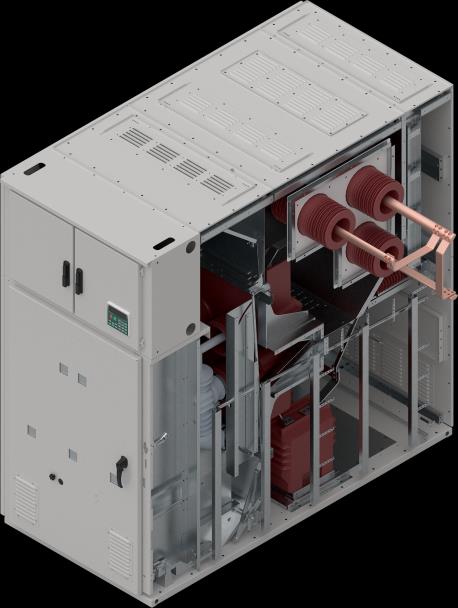

Комплектные распределительные устройстваКлассические ячейки D40-SmartКлассическое исполнение, готовое решение по силовой части, измерителям, учёту, SCADA и дуговой защите.До 1250 АДо 25 кАДо 30000 В–ООткрыть карточку
РеклоузерыSmart-реклоузер 10 кВКлассическое решение для автоматизации сетей с встроенными измерителями, РЗА, SCADA и коммерческим учётом.10 кВ630 А16 кАОткрыть карточку

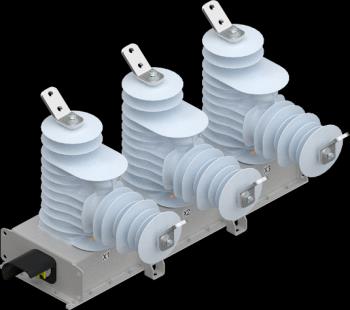

РеклоузерыSmart-реклоузер 10/20 кВКлассическое решение для автоматизации сетей с встроенными измерителями, РЗА, SCADA и коммерческим учётом.10/20 кВ800 А16 кАОткрыть карточку

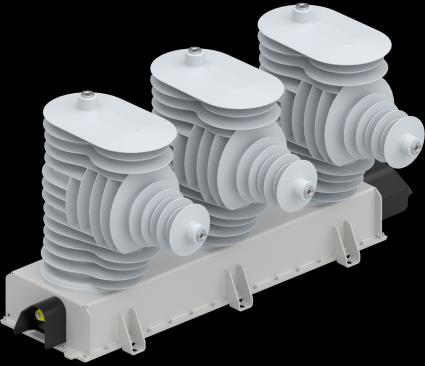

РеклоузерыSmart-реклоузер 35 кВКлассическое решение для автоматизации сетей с встроенными измерителями, РЗА, SCADA и коммерческим учётом.35 кВ1250 А25 кАОткрыть карточку

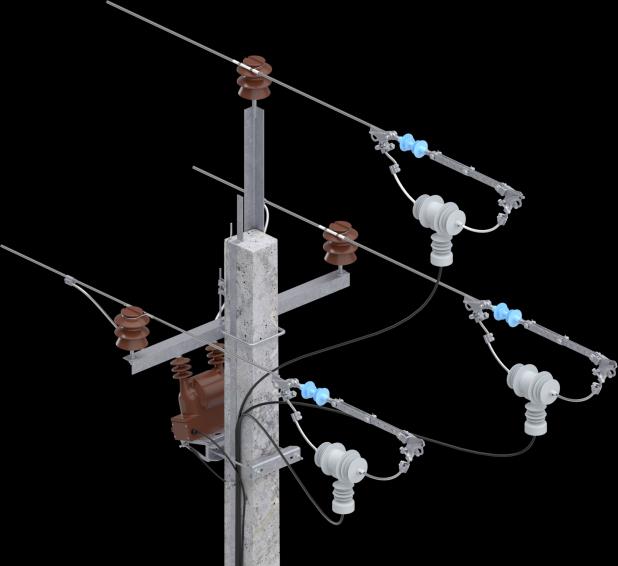

Пункт коммерческого учётаИнтеллектуальный пункт коммерческого учётаГотовое решение для коммерческого учёта и повышения наблюдаемости сети 6/10/15/20 кВ.630 АДо 20 кА6/10/15/20 кВОткрыть карточку

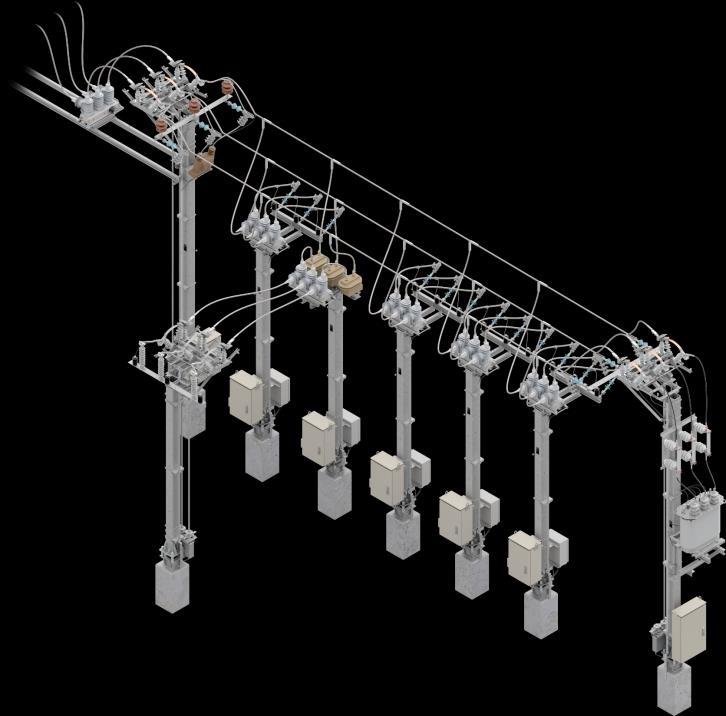

ПодстанцииРаспределительный пункт ОРУ10Типовое решение реконструкции и нового строительства распределительных пунктов 6–10 кВ.605 АУХЛ1Smart15Открыть карточку

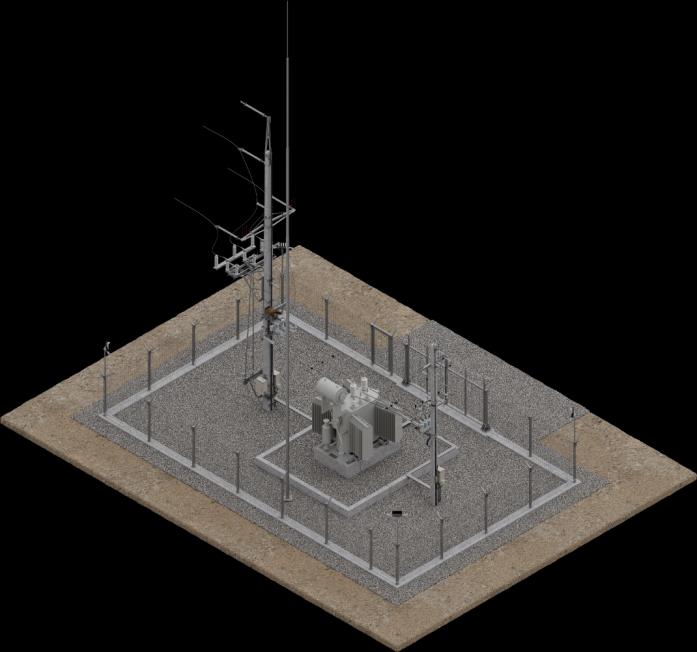

ПодстанцииТочка трансформации 35/10(6) кВТиповое решение для ввода мощности в распределительные сети.2,5/3,2/4 МВАТМ/ТМГ/ТМНдо 11×21 мОткрыть карточку

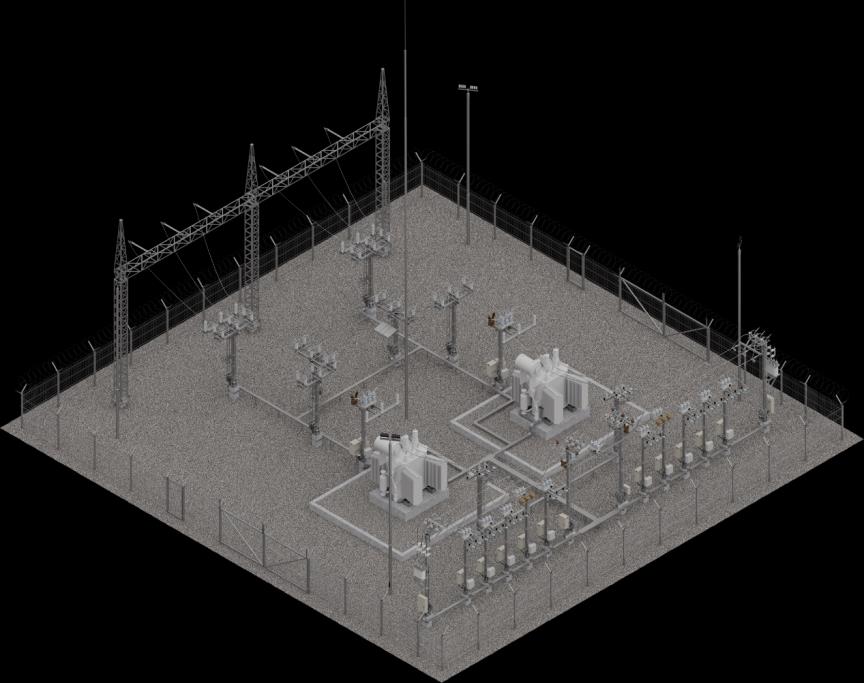

ПодстанцииПодстанция ОРУ35–ОРУ10Решение для модернизации и нового строительства сельских подстанций 35/10(6) кВ.2×6,3 МВАдо 10 ВЛ/КЛдо 30×30 мОткрыть карточку

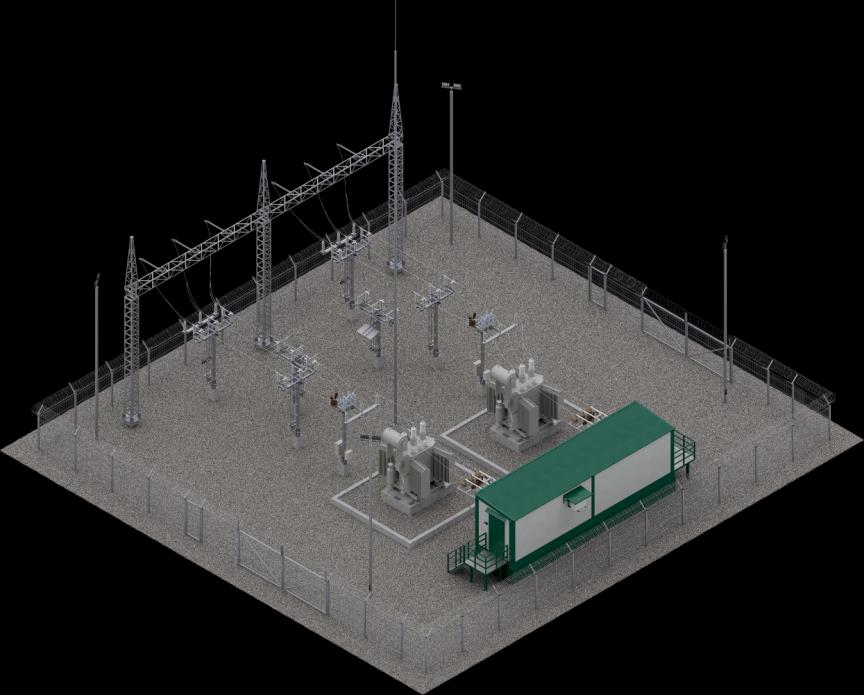

ПодстанцииПодстанция ОРУ35–ЗРУ10Решение для ввода и нового строительства городских подстанций 35/10(6) кВ.2×16 МВАдо 19 КЛдо 30×30 мОткрыть карточку

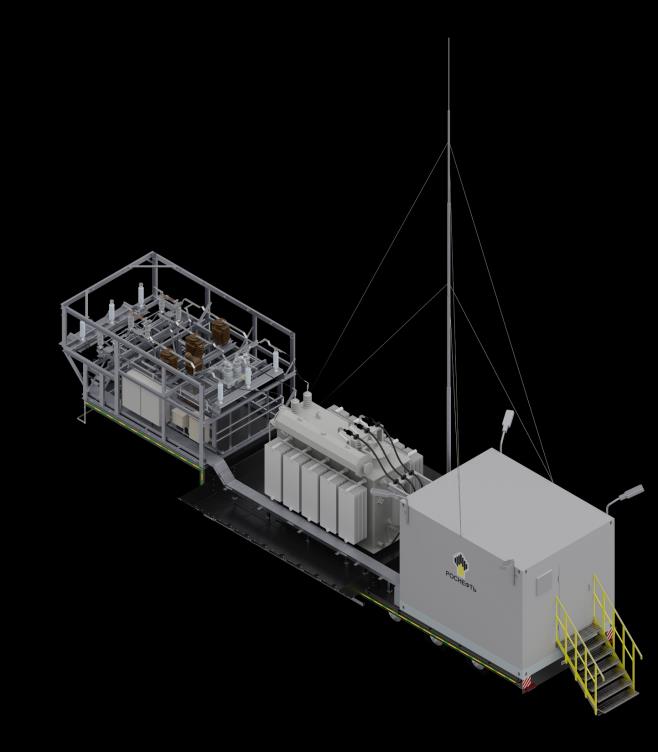

ПодстанцииМобильная подстанция 35/10(6) кВРешение для подключения потребителей на месторождениях.4–10 МВАОРУ / ЗРУдо 8 линийОткрыть карточкуSmart-платформа TEL
Каждое решение работает на Smart-платформе TEL
Измерения, релейная защита и автоматика, диагностика коммутационного ресурса и связь с диспетчерским уровнем — единая платформа для всех типоисполнений каталога, независимо от класса напряжения и группы решения.
Подробнее о Smart-платформе TELТочнаяИзмерения тока, напряжения и параметров сети без дополнительных трансформаторов
УмнаяВстроенные функции РЗА, автоматики и диагностики коммутационного ресурса
ДружелюбнаяИнтеграция с SCADA и системами телемеханики по стандартным протоколам
Документация и запрос предложения
Материалы для подготовки технического решения и оформления коммерческого предложения по выбранному типоисполнению.
Каталог решений (PDF)Полный каталог типоисполнений Таврида Электрик 0,4–35 кВ с техническими параметрами.Перейти к документацииSmart-платформа TELАрхитектура измерения, РЗА, автоматики и связи — основа всех решений каталога.Читать о платформеЗапросить техническое предложениеОпишите объект и параметры сети — подготовим состав решения и коммерческое предложение.Оставить запрос
