Надёжность и необслуживаемость
Реклоузеры SMART35 и Smart15, а также КРУ Etalon ориентированы на надёжную эксплуатацию. Меньше элементов — меньше потенциальных точек отказа.
Решения для центров питания
Подстанции 35 кВ
Линейка решений Sub35 для нового строительства, временного электроснабжения и реконструкции подстанций.
От технологического присоединения до центра питания мощностью 16 МВА — решения для сетей 35/10 кВ с воздушными и кабельными линиями.

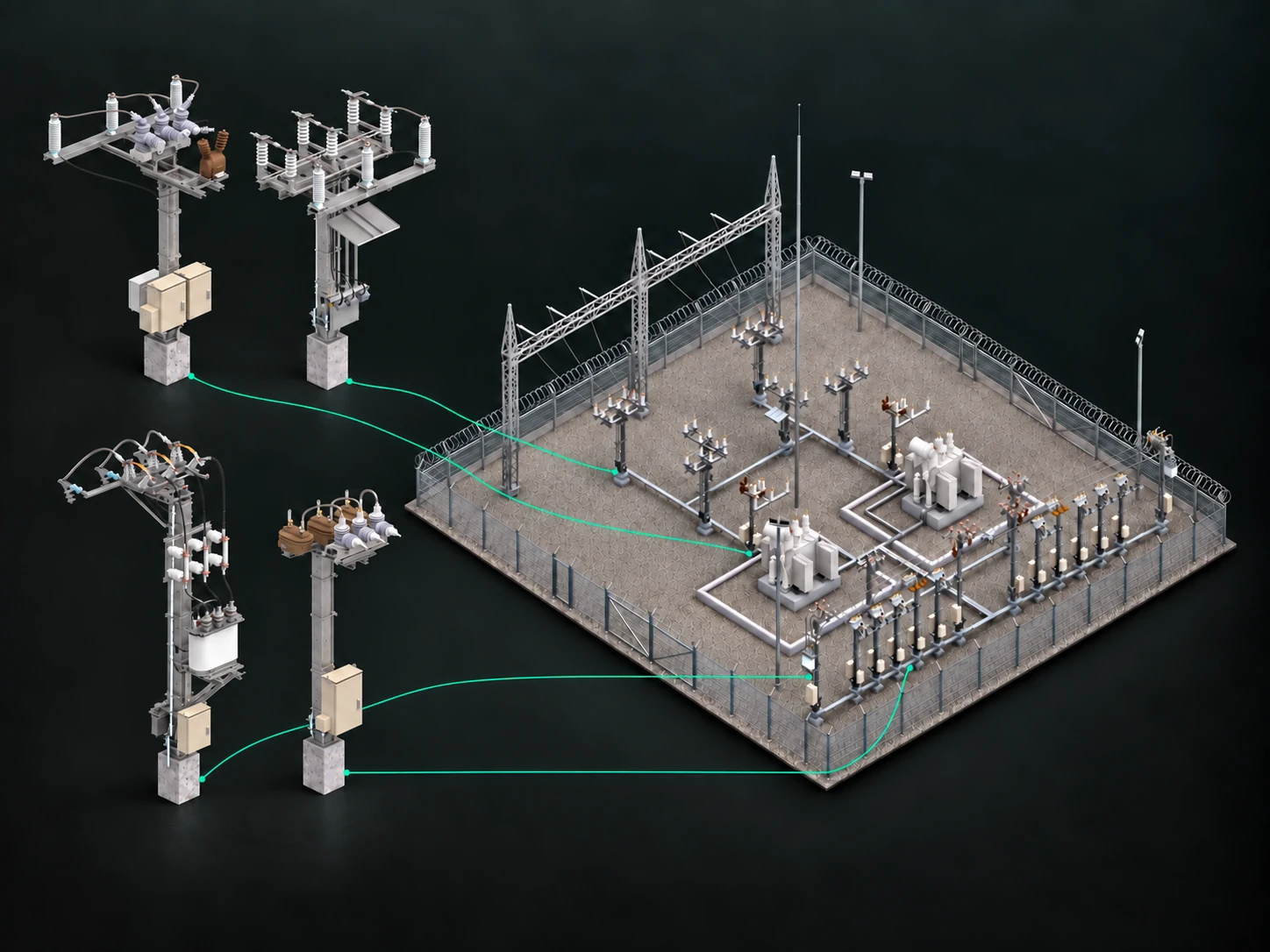

БыстровозводимыеУнифицированные узлы и высокая заводская готовность
КомпактныеЗемлеотвод от 150 м²
УмныеSmart-платформа — единая система систем
Задачи центра питания
Надёжность, компактность и цифровая интеграция
Сроки и габариты
Унифицированные узлы, типовые решения и высокая заводская готовность сокращают объём проектирования и работ на площадке.
Цифровая интеграция
Smart-платформа реализует РЗА, автоматику, коммерческий учёт, самодиагностику и передачу данных на верхний уровень.
Типовые конфигурации
Варианты подстанций под параметры объекта
Центры питания · Новое строительство · Решение 01

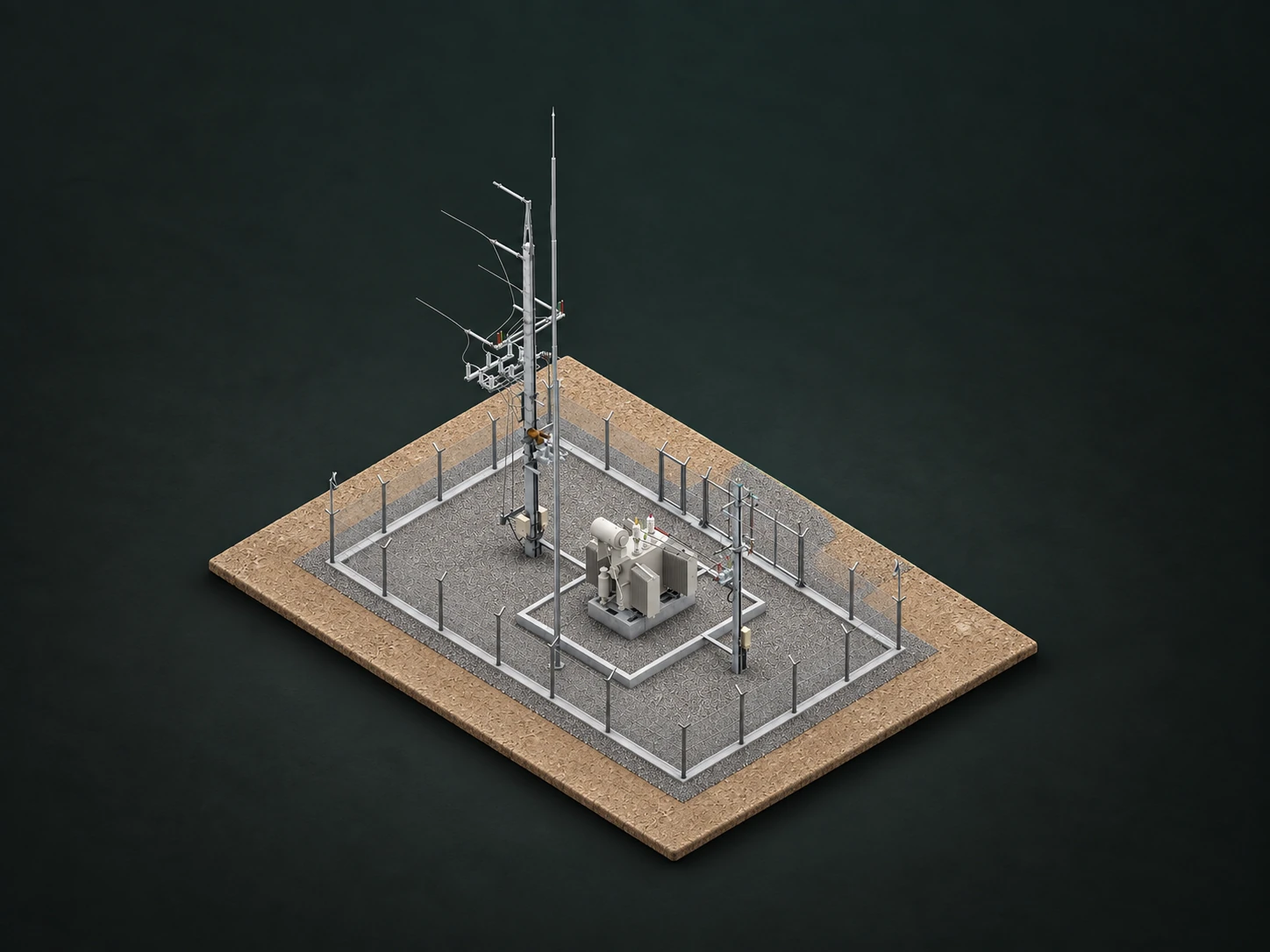

Точка трансформации
Упрощённая однотрансформаторная подстанция для технологического присоединения новой нагрузки, когда требуется создать точку питания на минимальной площади.
Высшее / низшее напряжение35 / 10 кВ
Мощность трансформатораДо 4 МВА
Типы трансформаторовТМГ, ТМ
Тип РУОРУ35 | ОРУ10
Отходящие линии1, ВЛ или КЛ
Габарит15 × 10 м
Применяется для
- Технологического присоединения новых потребителей
- Новых районов электроснабжения
- Промышленных и инфраструктурных объектов
- Усиления существующей распределительной сети
Ключевые преимущества
- Землеотвод 150 м² вместо 600 м²
- Сроки СМР — 2 месяца
- До −50% CAPEX и сроков реализации
- РЗА, автоматика, учёт и передача данных в составе Smart-платформы
Центры питания · Новое строительство · Решение 02

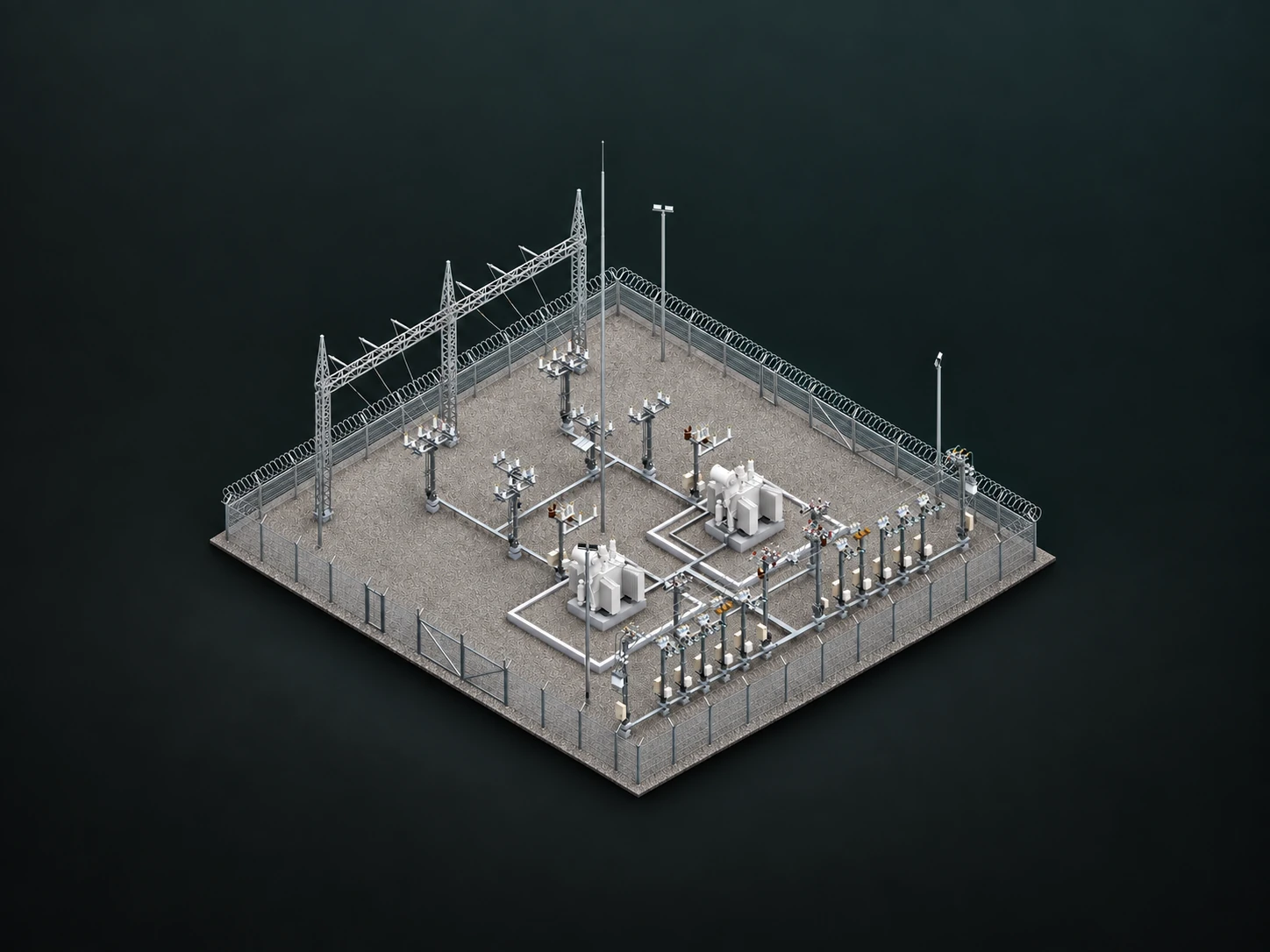

Подстанция на базе реклоузеров
Подстанция 35/10 кВ на базе реклоузеров SMART35 и Smart15 для строительства и реконструкции центров питания с воздушными и кабельными подключениями на сторонах 35 и 10 кВ.
Высшее / низшее напряжение35 / 10 кВ
Мощность трансформатораДо 6,3 МВА
Типы трансформаторовТМГ, ТМ, ТМН
Тип РУОРУ35 | ОРУ10
Отходящие линииДо 10, ВЛ или КЛ
Габарит35 × 35 м
Применяется для
- Сельских и удалённых районов
- Развития воздушных и кабельных распределительных сетей
- Новых присоединений к существующим ВЛ и КЛ
- Промышленных и инфраструктурных объектов
Ключевые преимущества
- До −50% сроков реализации EPC
- До −20% CAPEX и до −60% OPEX
- Управление по телемеханике без строительства ОПУ
- Переход на КЛ предусмотрен на сторонах 35 и 10 кВ
Центры питания · Новое строительство · Решение 03

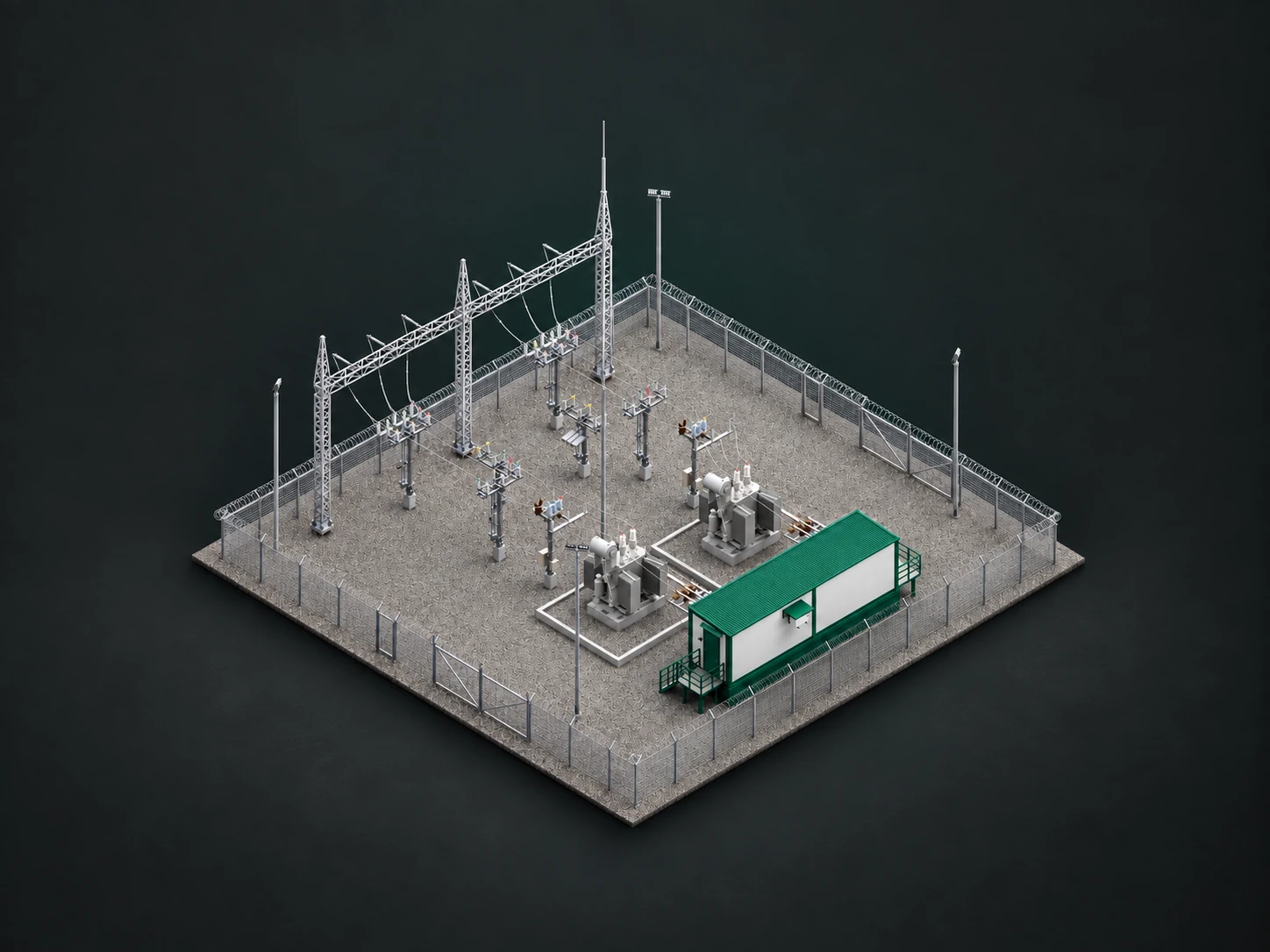

Подстанция на базе реклоузеров и КРУ
Подстанция 35/10 кВ с закрытым РУ 10 кВ в модульном здании. Подключение по стороне 35 кВ возможно воздушными и кабельными линиями; по стороне 10 кВ предусмотрены кабельные линии и подъём кабеля на первую опору отходящей воздушной линии.
Высшее / низшее напряжение35 / 10 кВ
Мощность трансформатораДо 16 МВА
Типы трансформаторовТМГ, ТМ, ТМН, ТДН
Тип РУОРУ35 | ЗРУ10
Отходящие линииДо 24, ВЛ или КЛ
Габарит30 × 30 м
Применяется для
- Городских и пригородных территорий
- Промышленных площадок с кабельной или воздушной сетью
- Инфраструктурных объектов
- Центров питания с большим числом присоединений
Ключевые преимущества
- ЗРУ 10 кВ в блочно-модульном здании единого блока
- Сверхкомпактные шкафы КРУ Etalon
- Оптическая дуговая защита в стандартной комплектации
- ВЛ и КЛ подключения на сторонах 35 и 10 кВ
Центры питания · Временное электроснабжение · Решение 04

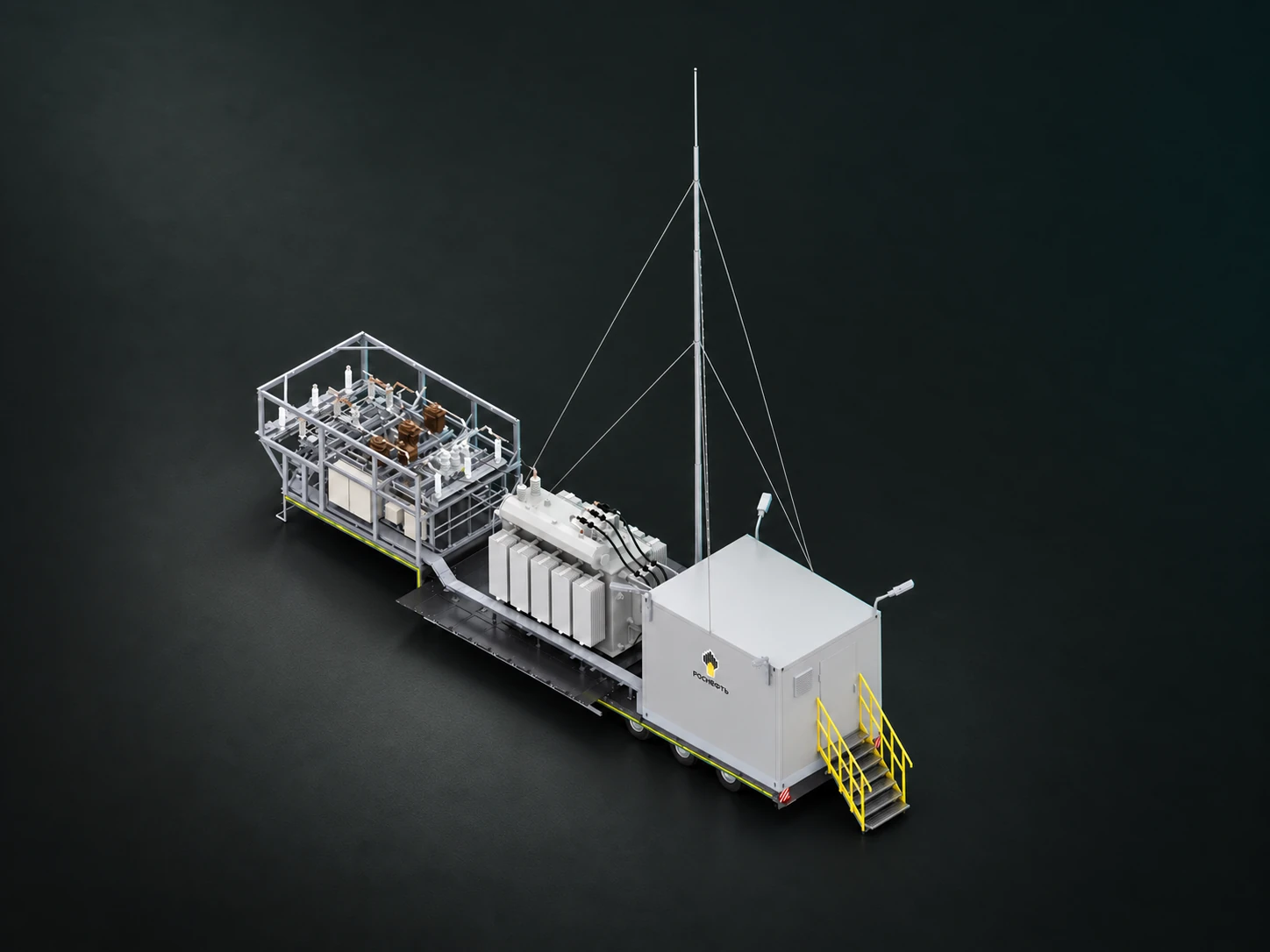

Мобильная подстанция
Подстанция 35/10 кВ на низкорамном полуприцепе для временного электроснабжения без капитального строительства. Развёртывание — за одну смену.
Напряжение35 / 10 кВ
Мощность трансформатораДо 6,3 МВА
Типы трансформаторовТМГ, ТМ, ТМН
Тип РУОРУ35 | ЗРУ10
Отходящие линииДо 8
Запуск3–5 дней
Применяется для
- Плановых ремонтов, реконструкции, аварий и ЧС
- Сезонных и пиковых нагрузок
- Строительных площадок и удалённых объектов
- Подключения потребителей на месторождениях
Ключевые преимущества
- Установка на грунт или щебень
- До 8 отходящих линий на одном полуприцепе
- Поставка полностью настроенной и протестированной
- Перемещение по грунтовке, щебёнке и зимнику
Техническая консультация
Подберите предварительную конфигурацию Sub35
Ответьте на несколько вопросов, чтобы определить подходящий тип подстанции. Итоговую конфигурацию подтвердит инженер после анализа исходных данных.
