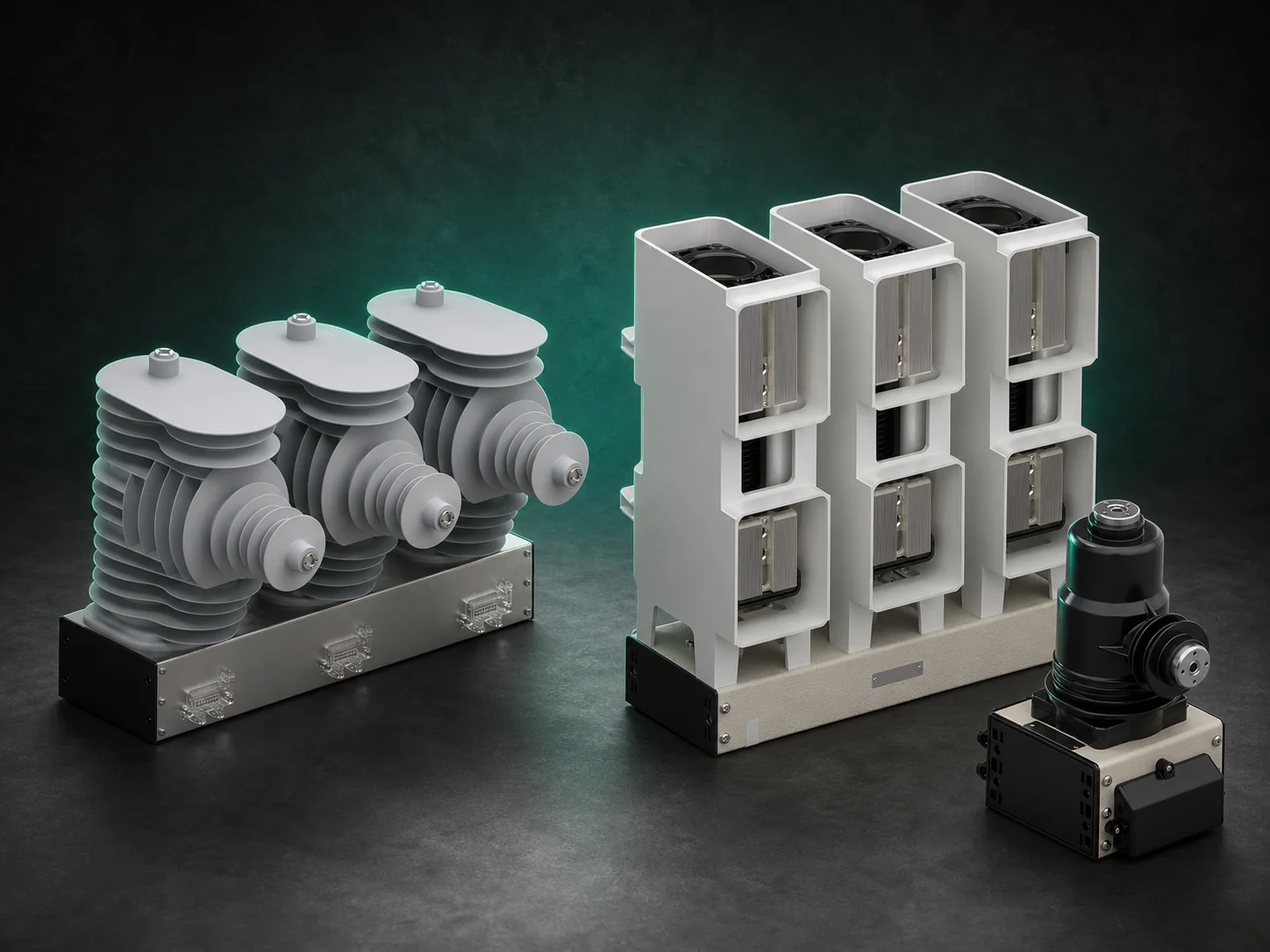

Когда параметров стандартных выключателей недостаточно
Решения на базе специальных исполнений вакуумных выключателей для быстрого ввода резерва, управляемой синхронной коммутации и нагрузок с высокой частотой операций. Подбираются по условиям сети, составу нагрузки и режиму эксплуатации.
Предварительный подбор по параметрам объекта и режиму работы нагрузки.
Кратковременное нарушение электроснабжения может привести к останову насосов, двигателей, конвейеров, частотно-регулируемых приводов, контакторов и систем управления. Для критичной нагрузки время переключения на резерв измеряется десятками миллисекунд.
Включение индуктивной или ёмкостной нагрузки в случайный момент может сопровождаться бросками тока и коммутационными перенапряжениями. Это создаёт дополнительную нагрузку на изоляцию, трансформаторы, кабельные линии и другое оборудование.
В технологических процессах, например при работе дуговых печей, количество коммутаций может достигать сотен в сутки. Обычный выключатель не рассчитан на такую интенсивность без регулярного обслуживания и ремонтов.

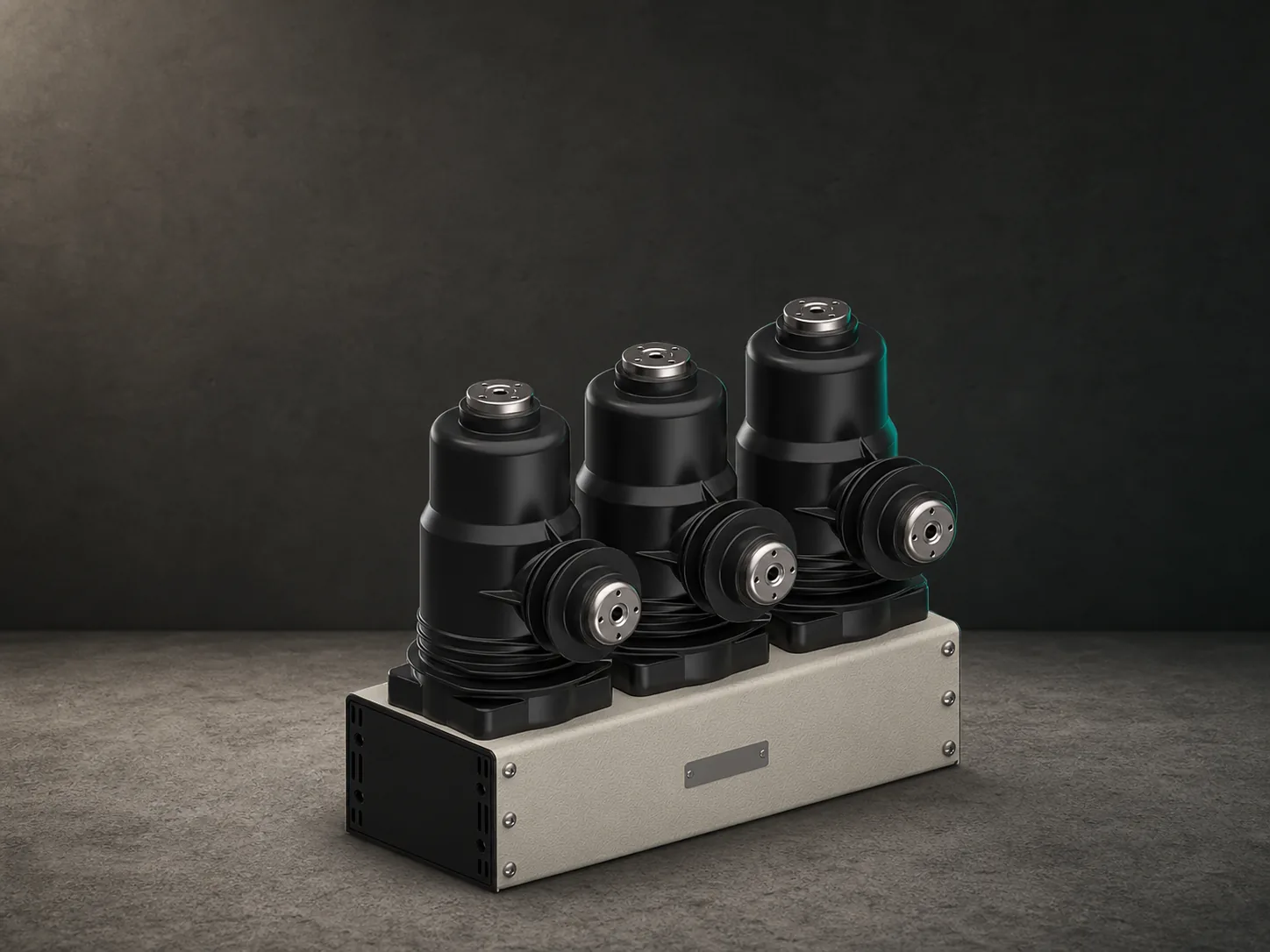

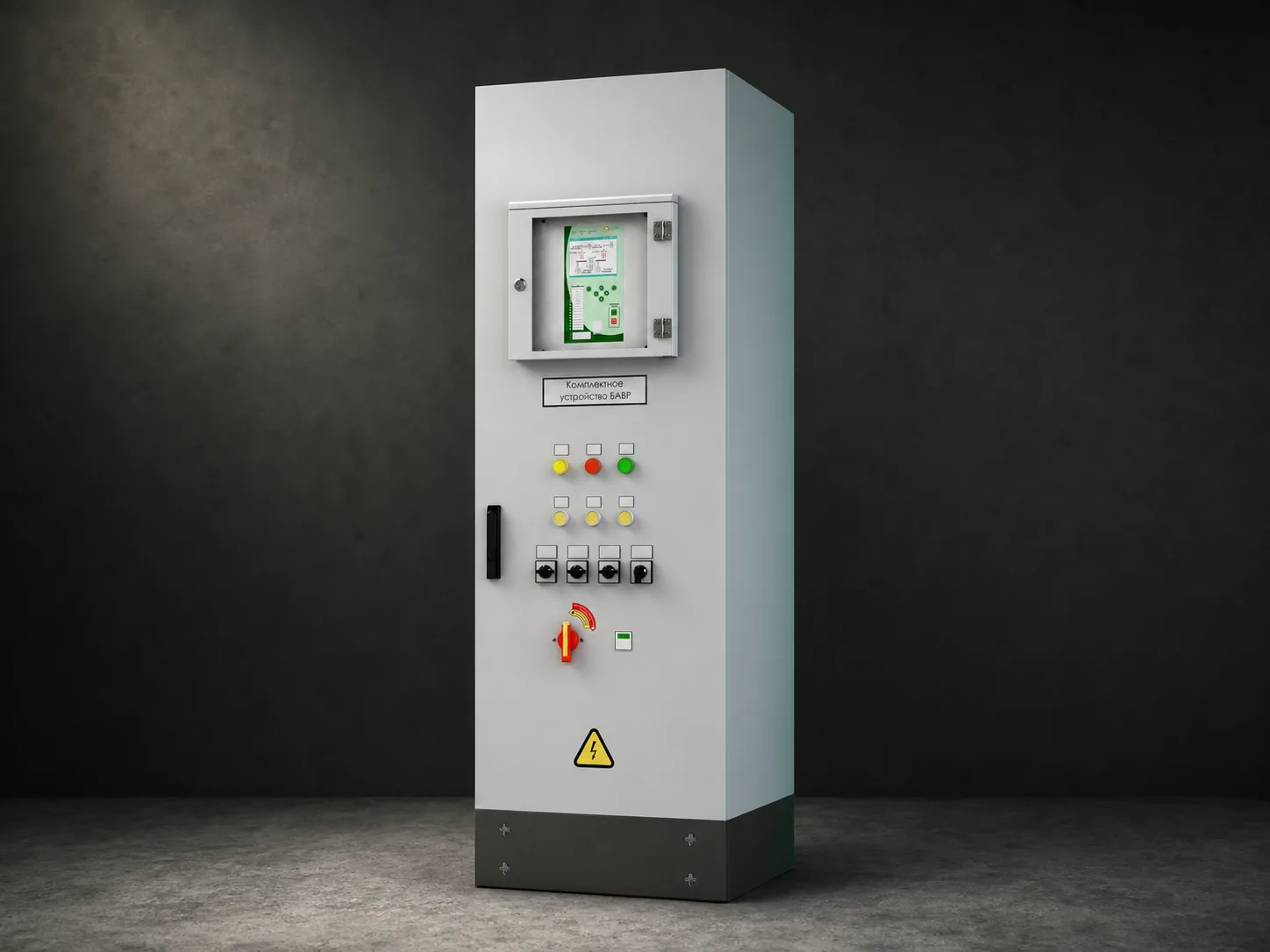

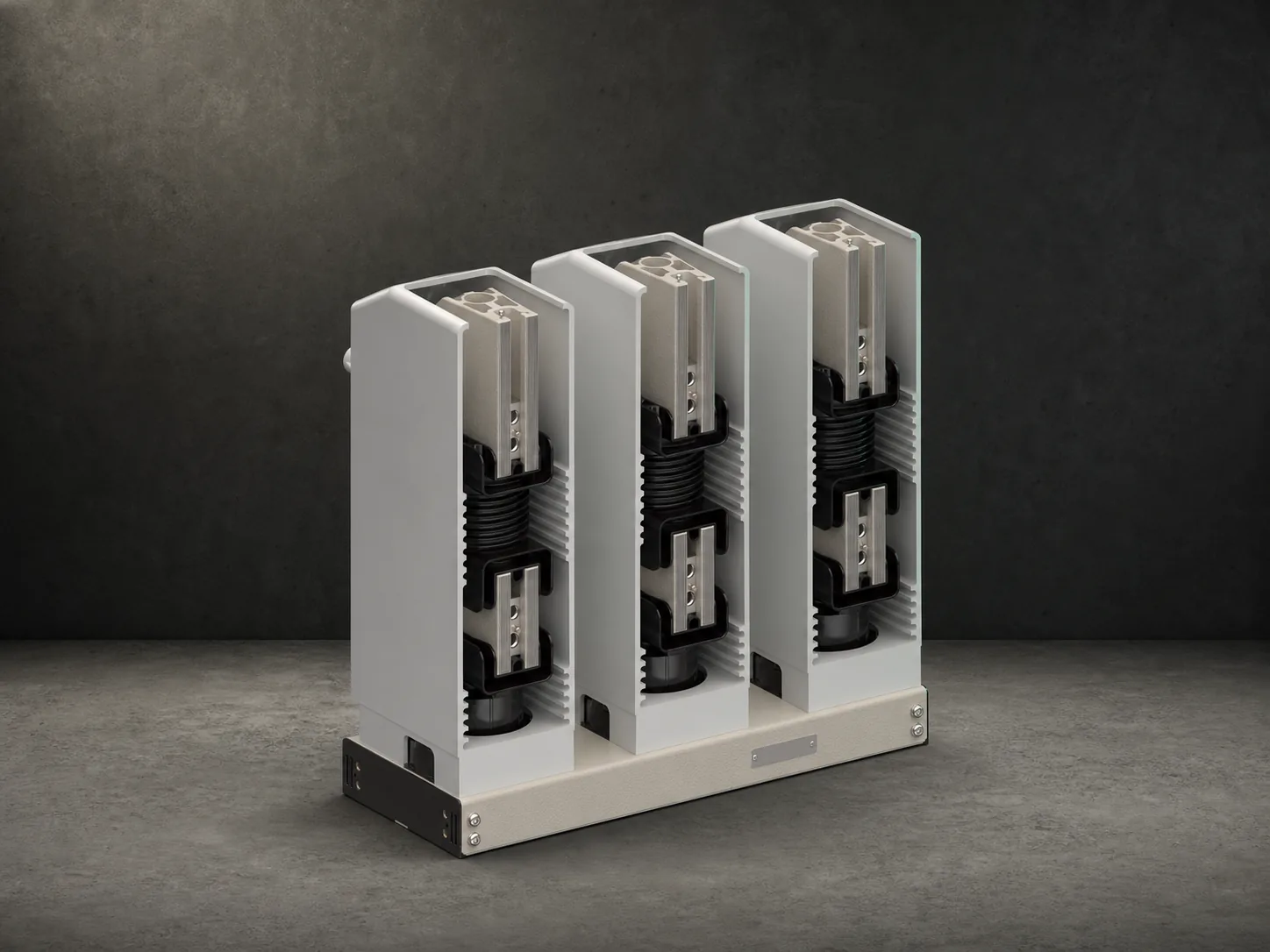

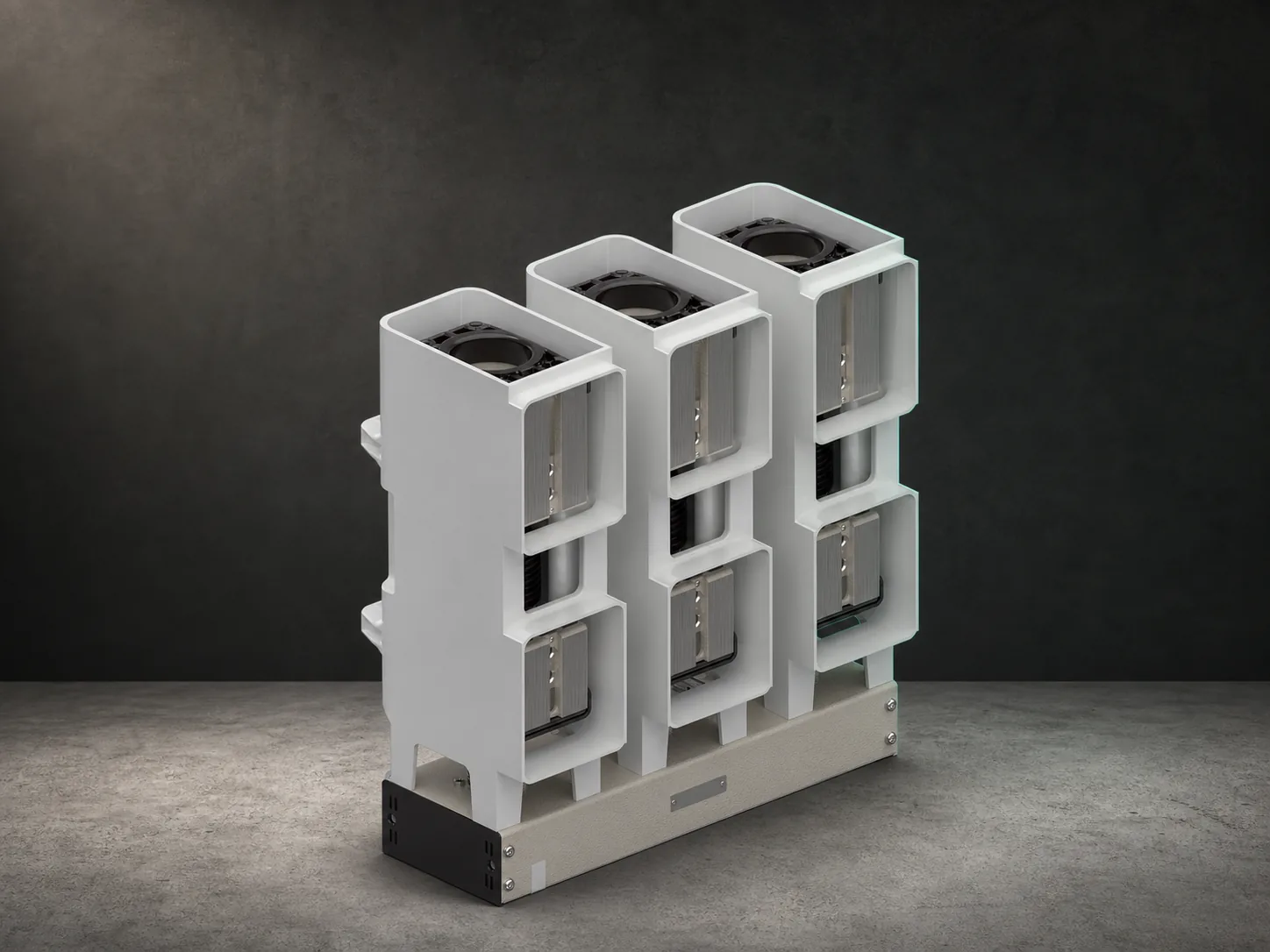

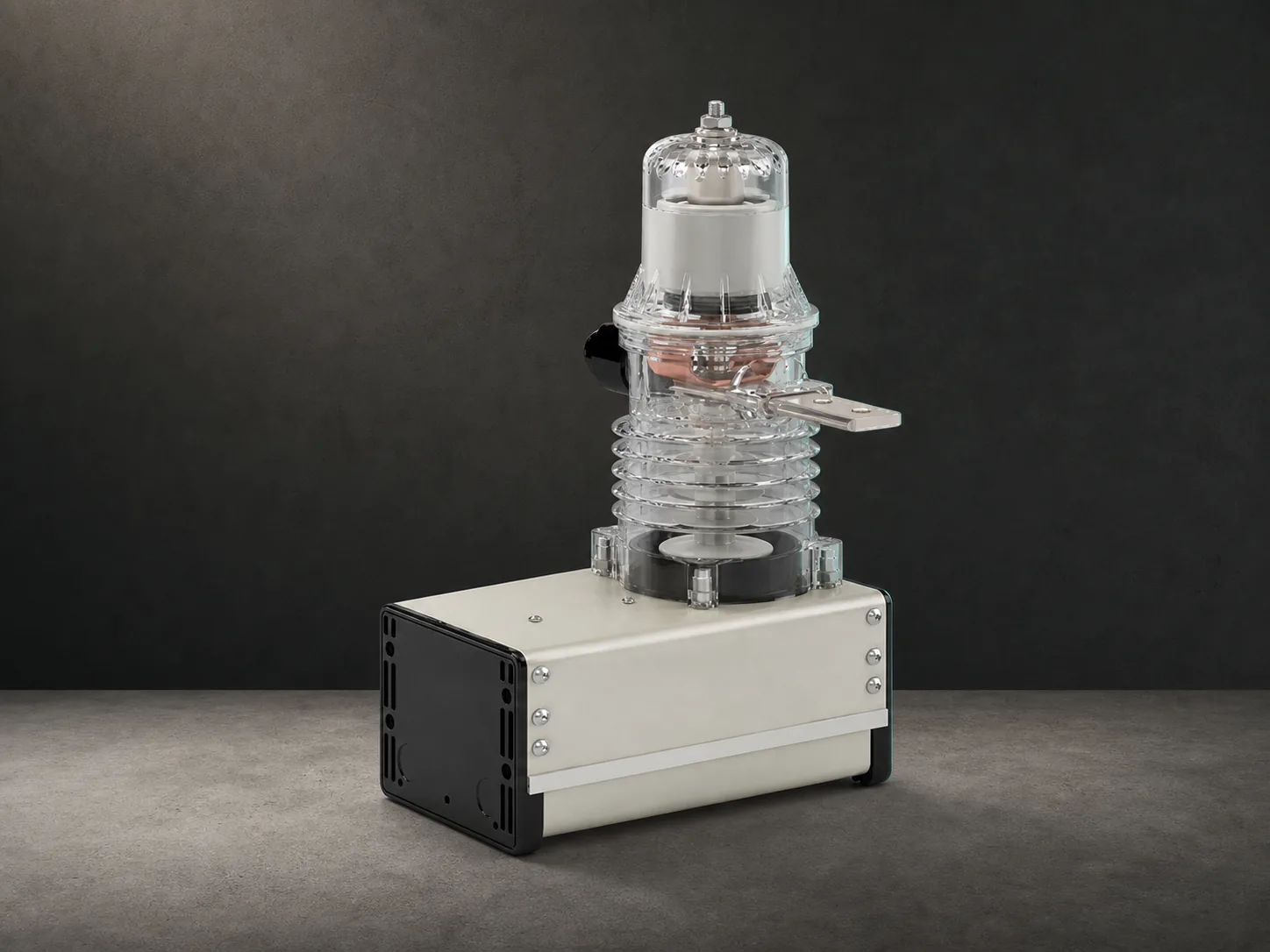

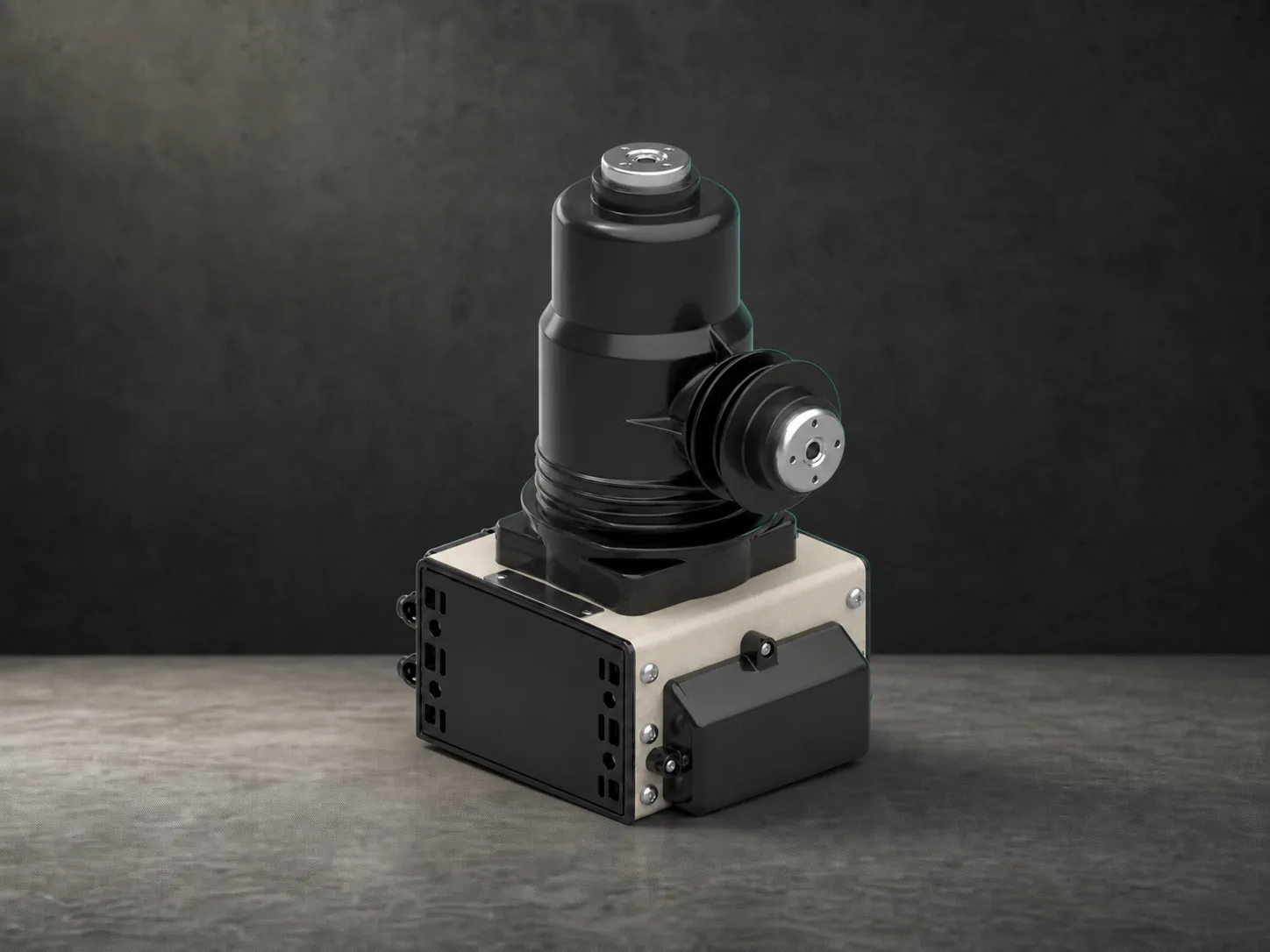

Быстродействующий автоматический ввод резерва для сетей 0,4–10 кВ. В составе комплекса применяются быстродействующие вакуумные выключатели серии VCB15_FT. Решение автоматически переводит нагрузку на резервный источник при нарушении параметров основного питания.
Терминал непрерывно контролирует состояние сети и принимает решение о переключении. Быстродействующие выключатели VCB15_FT обеспечивают полный цикл перевода нагрузки за время до 40 мс.
Устройство синхронной коммутации для сетей 6–35 кВ. Применяется для коммутации индуктивной и ёмкостной нагрузки, когда необходимо снизить броски тока включения и коммутационные перенапряжения.
Контроллер непрерывно измеряет напряжение, фазу и частоту сети, затем подаёт команду на каждый полюс выключателя в оптимальный момент. Точность синхронной коммутации составляет ±1–2 мс.
*Эффект зависит от схемы сети, вида нагрузки и параметров конкретного объекта.

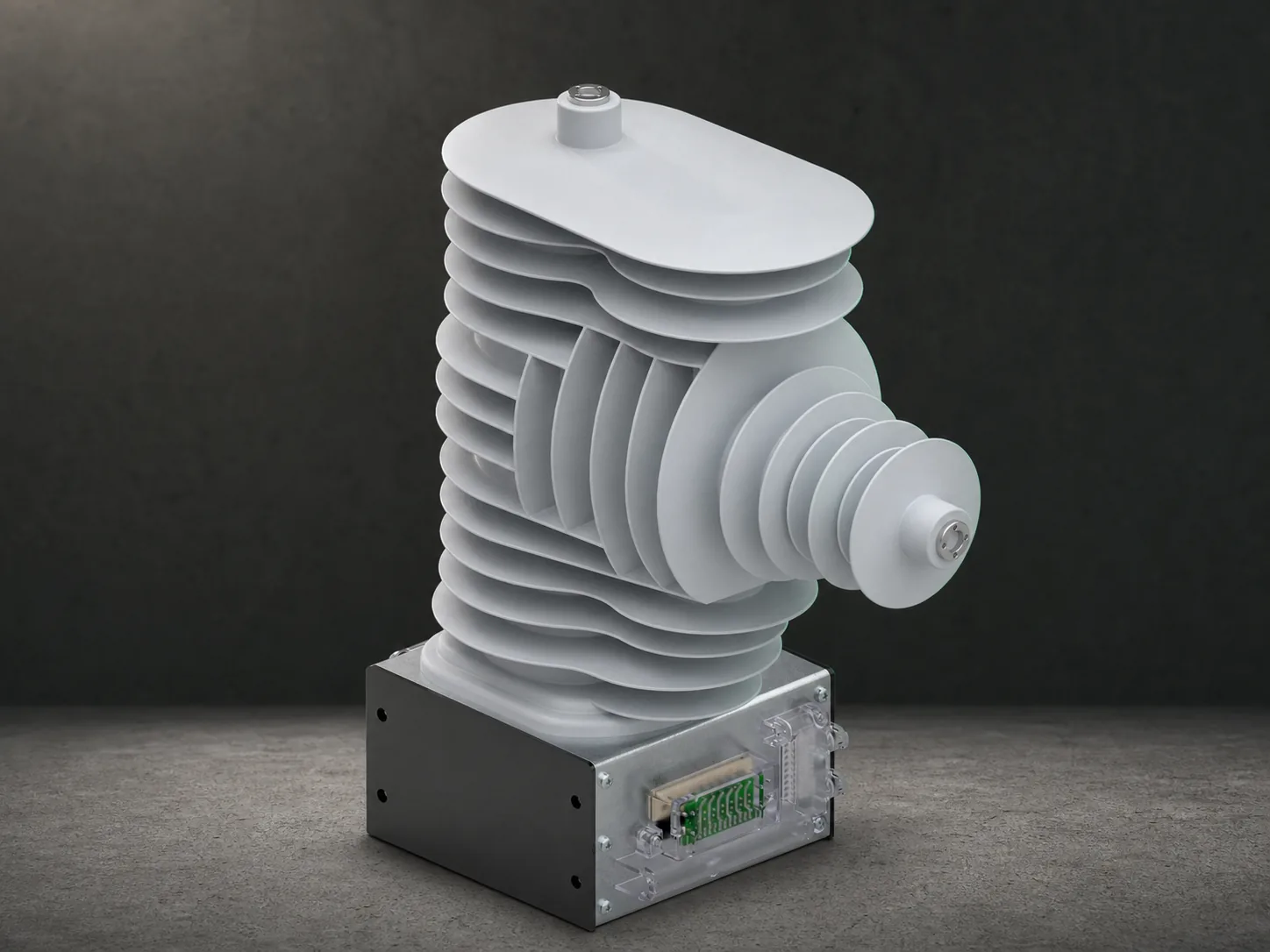

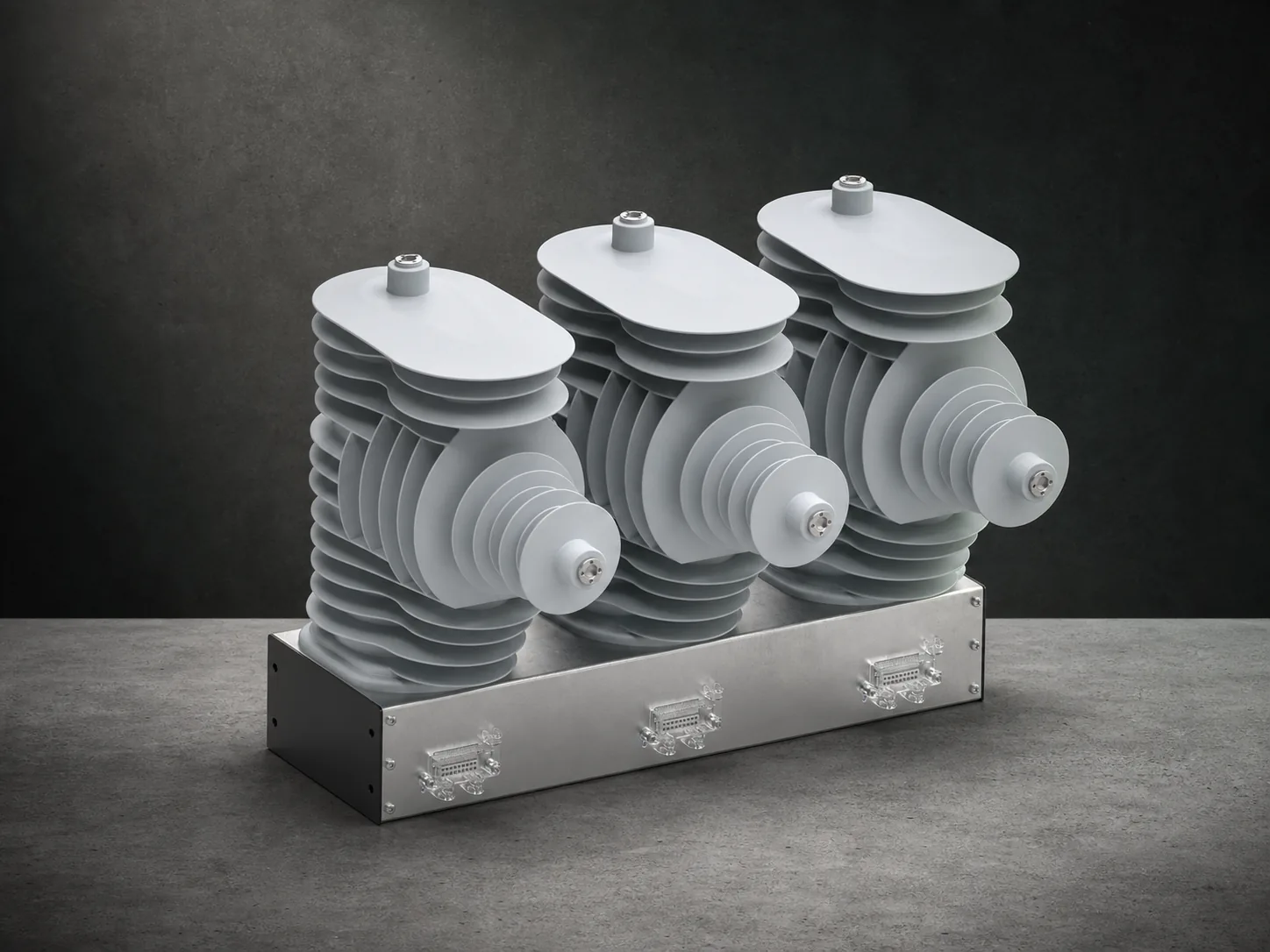

Выключатели VCB15_AF и VCB35_AF разработаны для технологических процессов с предельно высокой частотой операций. Один из ключевых сценариев — коммутация печных трансформаторов на сталеплавильных предприятиях.
В зависимости от исполнения оборудование рассчитано на 40000, 80000 или до 150000 операций В–О без обслуживания. Доступны стационарное и выкатное исполнения для интеграции в различные типы ячеек.
Ответы на вопросы о быстром вводе резерва, синхронной коммутации и выключателях для интенсивного режима работы.
Быстродействующий автоматический ввод резерва применяют, когда даже кратковременная потеря питания может остановить критичную нагрузку: насосы, двигатели, конвейеры, частотно-регулируемые приводы, системы АСУ ТП или производственную линию. БАВР автоматически переводит питание на резервный источник за время до 40 мс.
Классический АВР выполняет переключение по стандартному алгоритму, но его времени может быть недостаточно для удержания в работе чувствительной или ответственной нагрузки. БАВР использует быстродействующие вакуумные выключатели серии VCB15_FT и обеспечивает полный цикл переключения до 40 мс, что помогает снизить риск технологического останова.
Решения БАВР применяются в сетях 0,4–10 кВ, с номинальным током 630–4000 А. Конкретное исполнение подбирается по схеме электроснабжения, параметрам секций, режимам нагрузки и токам короткого замыкания.
УСК применяют при коммутации ёмкостной и индуктивной нагрузки в сетях 6–35 кВ: батарей статических конденсаторов, трансформаторов, реакторов и кабельных линий. Решение актуально, если броски тока и коммутационные перенапряжения влияют на ресурс оборудования или устойчивость технологического процесса.
Контроллер УСК непрерывно измеряет напряжение, фазу и частоту сети. Затем он формирует команду на включение каждого полюса выключателя в оптимальный момент. Точность синхронной коммутации составляет ±1–2 мс, что позволяет снизить броски тока при включении и уменьшить коммутационные перенапряжения.
Нет. УСК снижает вероятность и уровень неблагоприятных коммутационных процессов, но фактический результат зависит от схемы сети, параметров нагрузки, кабельных линий, средств защиты и режима работы объекта. Перед выбором решения необходимо проанализировать исходные данные и сценарии коммутации.
Выключатели VCB15_AF и VCB35_AF предназначены для объектов, где оборудование выполняет десятки или сотни операций в сутки. Типовой пример — коммутация печного трансформатора на сталеплавильном производстве. Они также подходят для других энергоёмких промышленных процессов с повышенными требованиями к коммутационному ресурсу.
В зависимости от исполнения и условий применения выключатели рассчитаны на 40000, 80000 или до 150000 циклов В–О без обслуживания. Это позволяет сократить потребность в регламентных работах и снизить риск внеплановых остановов, связанных с износом коммутационного аппарата.
Да. БАВР, УСК и выключатели для частых коммутаций могут применяться как в новых распределительных устройствах, так и в проектах модернизации. Для БАВР доступны более 250 комплектов встраивания; возможность применения в существующей ячейке определяется после проверки её конструкции, параметров сети и условий эксплуатации.
Для предварительного подбора потребуются однолинейная схема электроснабжения, номинальное напряжение и ток, токи короткого замыкания, состав и критичность нагрузки, сценарии переключений, требования к времени восстановления питания, а также сведения о существующем РУ и его ячейках.
Не нашли ответ на свой вопрос? Направьте однолинейную схему и основные параметры сети — специалисты подготовят техническое решение.

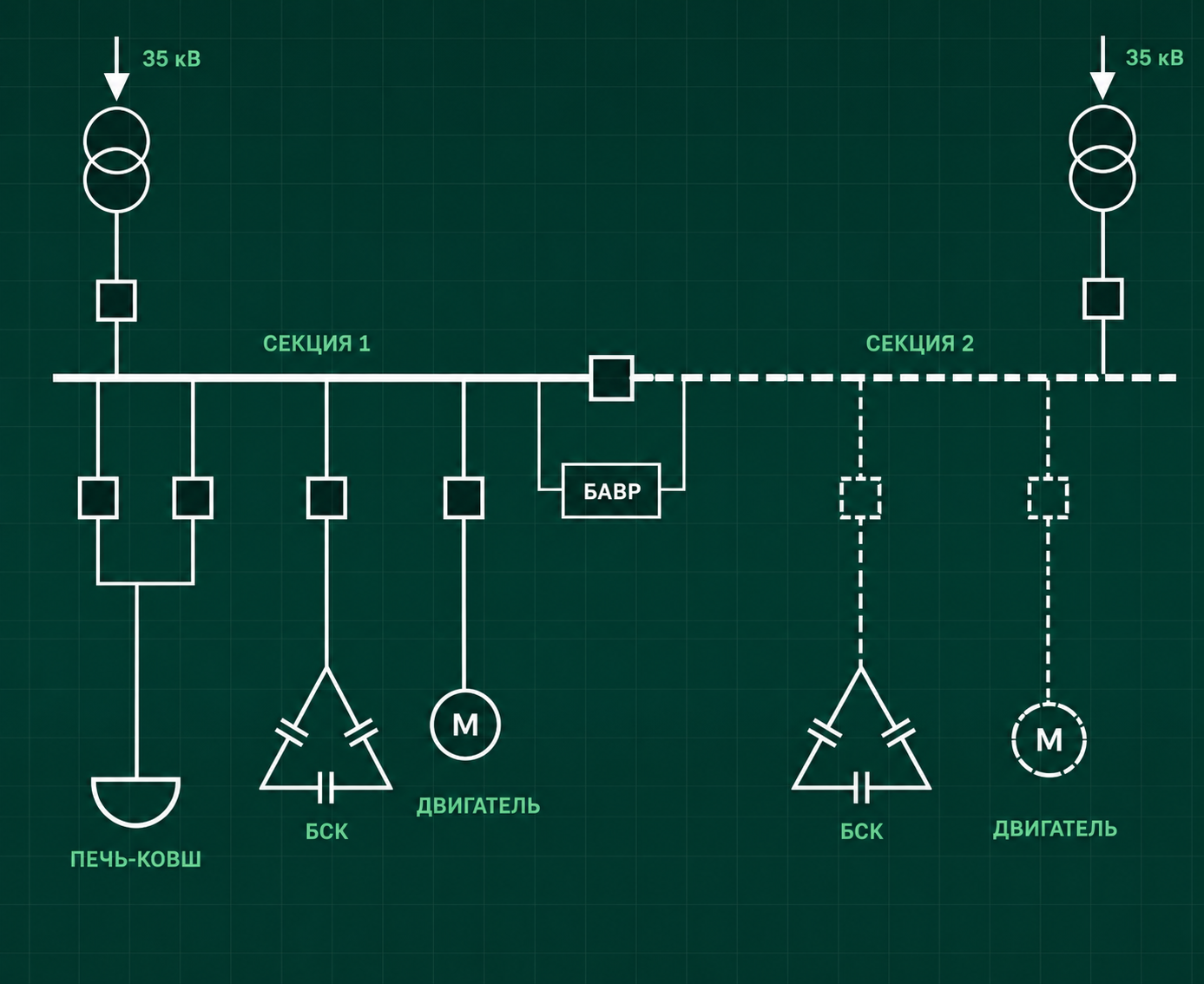

Получить консультациюПроанализируем схему электроснабжения и предложим решение — БАВР, УСК или выключатель для частых коммутаций — с учётом параметров сети, критичной нагрузки и экономического обоснования проекта.
