Решения для нового строительства

Интеллектуальные КРУ и КСО для нового строительства

КРУ Etalon собственной разработки и КРУ/КСО партнёров-производителей на базе Smart-платформы. Решения для новых и реконструируемых энергообъектов 6–35 кВ: от компактных распределительных устройств до ячеек специального назначения.

Smart-платформа объединяет вакуумные выключатели, точные измерения, РЗА, автоматику, коммерческий учёт и цифровую интеграцию. Инженеры подбирают состав решения по однолинейной схеме, токам короткого замыкания, величине тока нагрузки, условиям размещения и требованиям технического задания.

УмныеРЗА, автоматика, коммерческий учёт, контроль параметров качества электроэнергии и интеграция в SCADA и АСКУЭ — в единой Smart-платформе.

УниверсальныеЧетыре базовых варианта шкафов КРУ Etalon и унифицированный состав Smart-kit упрощают проектирование, комплектацию и эксплуатацию.

БезопасныеВакуумные выключатели, оптическая дуговая защита, измерение тока ОЗЗ от 0,1 А и логические блокировки операций.

Подобрать КРУ или КСО

Задачи проекта

Надёжность, сроки и цифровая интеграция закладываются на этапе проектирования

Надёжность

Надёжность энергоснабжения формируется на этапе проектирования: выбором коммутационного оборудования, конструкцией ячеек, схемой РЗА и возможностями диагностики. Решения на базе вакуумных выключателей и Smart-платформы помогают создать наблюдаемое и управляемое распределительное устройство с необходимым набором защит и автоматики.

Сроки и габариты

При новом строительстве критичны площадь помещения, объём строительства, логистика и срок ввода объекта. Компактная архитектура Etalon, а также согласованный состав Smart-kit для партнёрских КРУ и КСО сокращают объём проектирования, монтажа и наладки.

Для КРУ Etalon доступны шкафы шириной 333 или 483 мм; типовые модульные здания, оптимизированные для этой линейки, могут включать до 24 отходящих линий.

Цифровая интеграция

Smart-платформа обеспечивает сбор технологических и учётных данных, управление выключателями, самодиагностику и передачу информации на верхний уровень.

ArcNet-2 соединяет оборудование одним UTP-кабелем вместо большого количества вторичных цепей. Поддерживаются DNP3, Modbus, IEC 104 и СПОДЭС.

Новое строительство · Решение 01

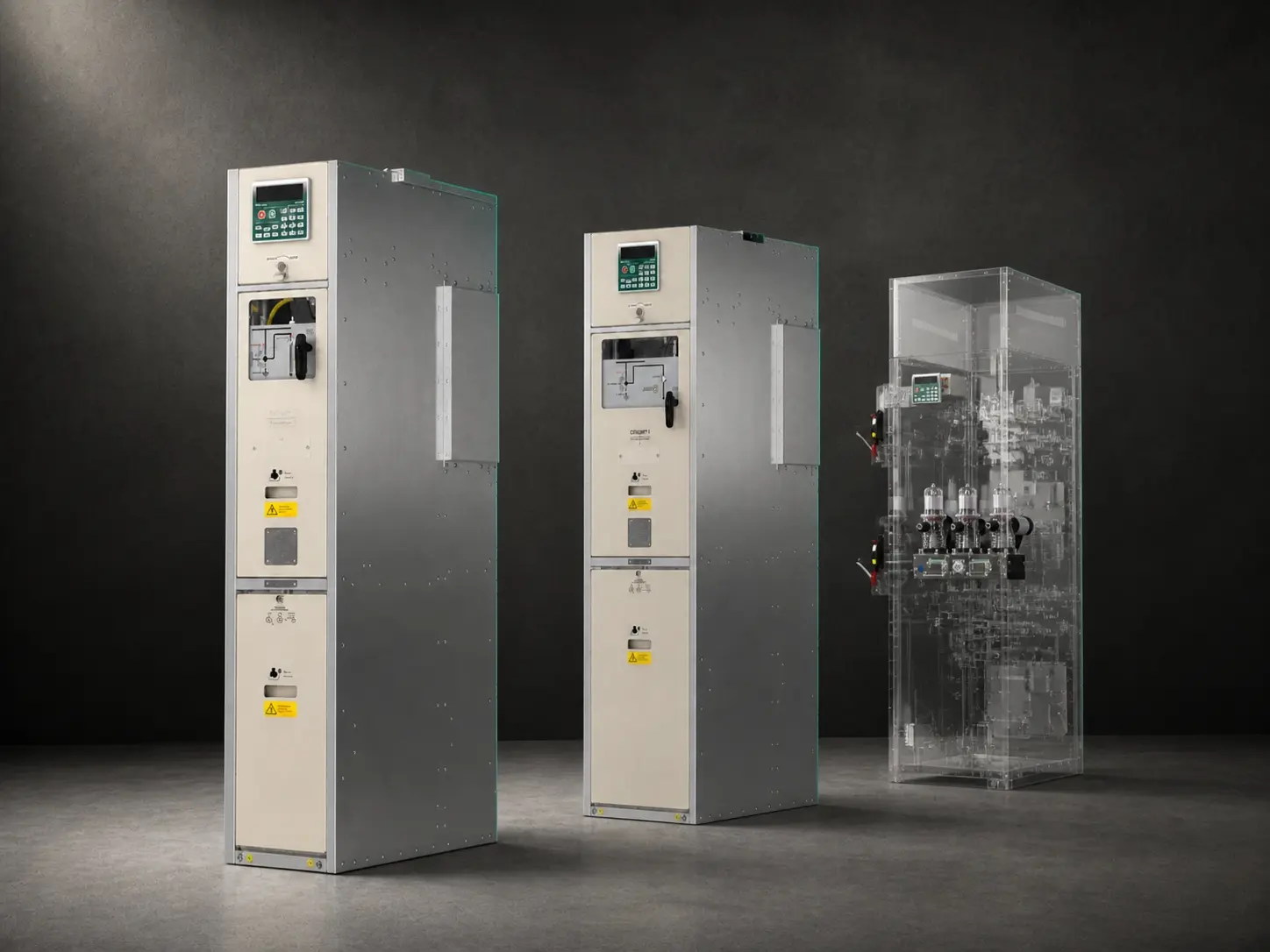

КРУ Etalon 6–10 кВ

Компактное распределительное устройство собственной разработки.

КРУ Etalon для распределительных сетей, промышленных объектов, ЦОД, городской инфраструктуры, районных центров питания, мобильных подстанций и карьерной техники.

КРУ Etalon объединяет вакуумный выключатель, разъединитель-заземлитель, систему измерений, цифровые вторичные цепи и универсальный контроллер присоединения. Контроллер реализует функции РЗА, автоматики, коммерческого учёта электроэнергии, управления и передачи данных. Гашение дуги в вакууме обеспечивает коммутационные операции без применения элегаза.

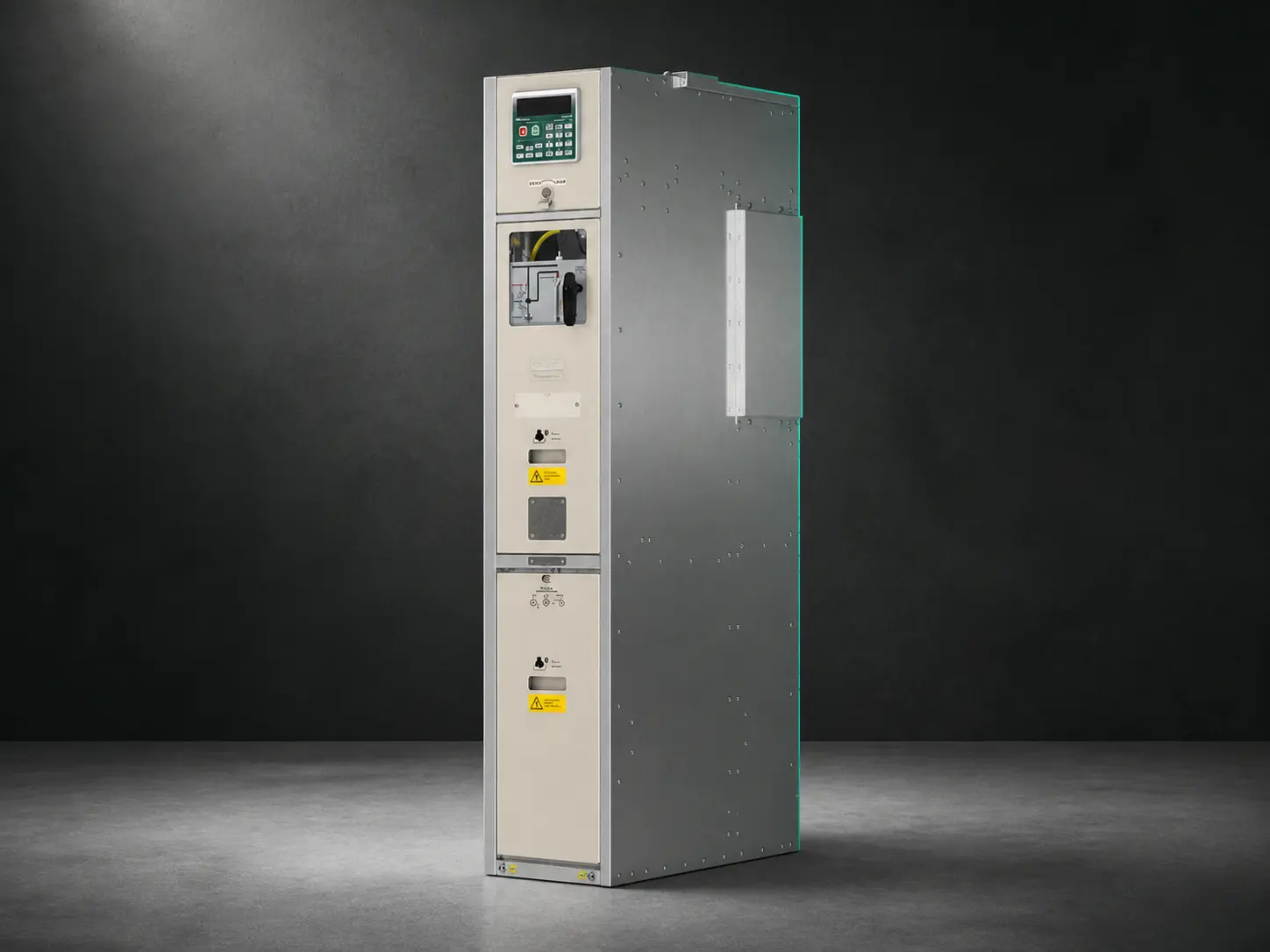

Шкаф КРУ Etalon, исполнение 1 — КРУ Etalon · 01

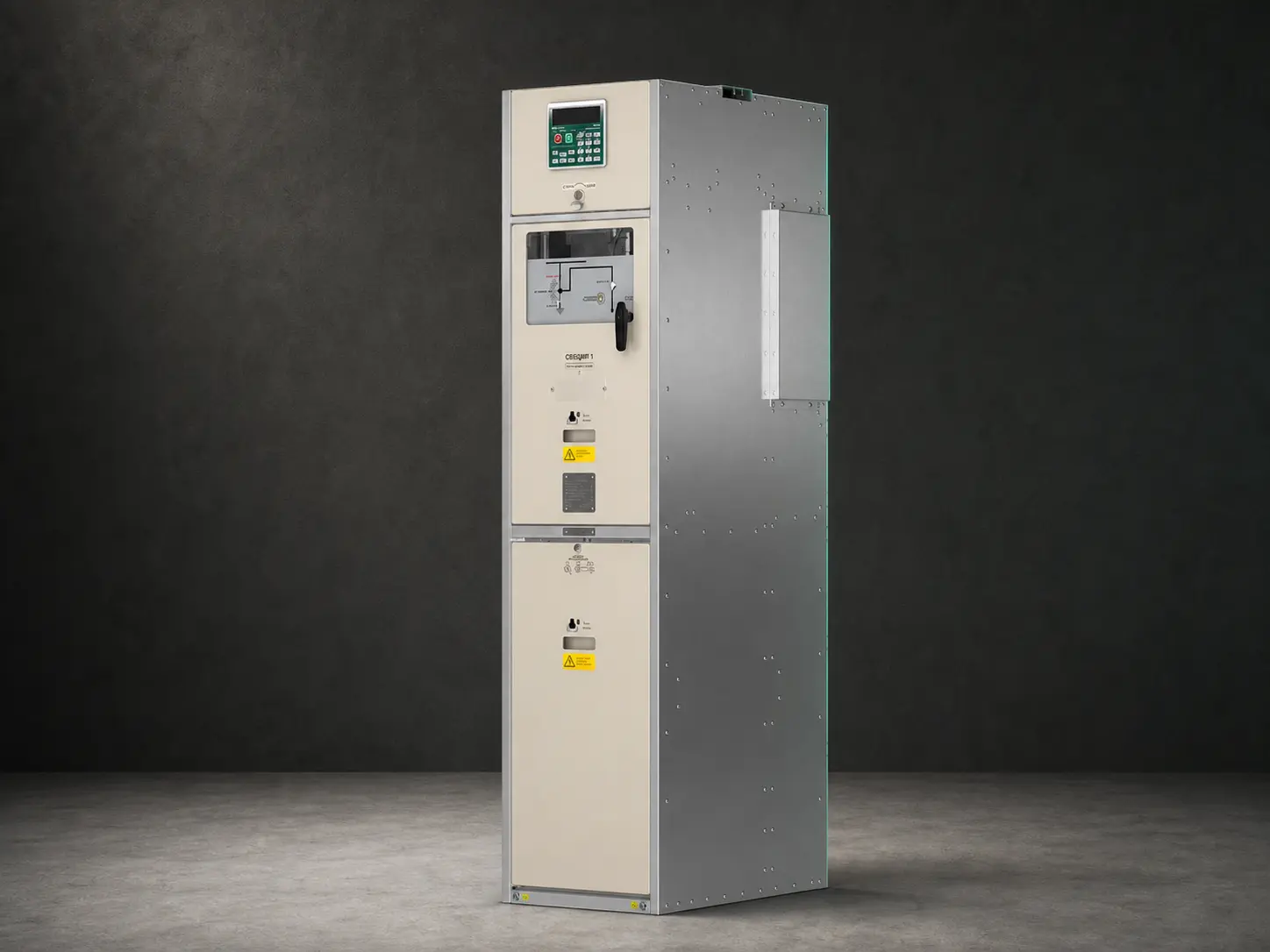

Шкаф КРУ Etalon, исполнение 2 — КРУ Etalon · 02

1 / 2

Документация

Основные технические параметры

КРУ Etalon 6–10 кВ

6–10 кВноминальное напряжение

до 1600 Аноминальный ток

до 31,5 кАток отключения

до 50000 В–Омеханический ресурс выключателя

333 / 483 ммширина шкафа

от 0,1 Аизмерение тока ОЗЗ

КРУ Etalon

Компактное решение для объектов с высокими требованиями к надёжности и безопасности

Преимущества

Оптическая дуговая защита входит в стандартную конфигурацию и контролирует целостность цепей до датчиков
Вакуумный выключатель выполняет функцию быстродействующего заземлителя
ArcNet-2 сокращает число вторичных цепей: для обмена данными достаточно UTP-кабеля
Монтаж одного шкафа — до 40 минут; наладка секции — до двух часов при типовых условиях
Сегрегация высоковольтных отсеков, отвод продуктов горения дуги и локализационная способность AFL

Применяется для

Районных подстанций 35–110 кВ
Городских распределительных пунктов и кольцевых сетей
Промышленных предприятий
Центров обработки данных и объектов IT-инфраструктуры
Мобильных подстанций и карьерной техники
Объектов с ограничениями по площади ЗРУ

Новое строительство · Решение 02

Smart-kit для КРУ и КСО

Типовой комплект для встраивания в ячейки партнёров-производителей.

Smart-kit — набор оборудования для производства КРУ и КСО на базе Smart-платформы. В состав входят вакуумный выключатель, измерители и контроллер присоединения.

Smart-kit обеспечивает РЗА, автоматику, коммерческий учёт, управление выключателем, цифровой обмен и интеграцию в SCADA и АСКУЭ. Комплект дополнительно может включать элементы блокировок, жгуты вторичных цепей, оптические датчики дуговой защиты и аккумуляторную батарею — состав определяется проектом.

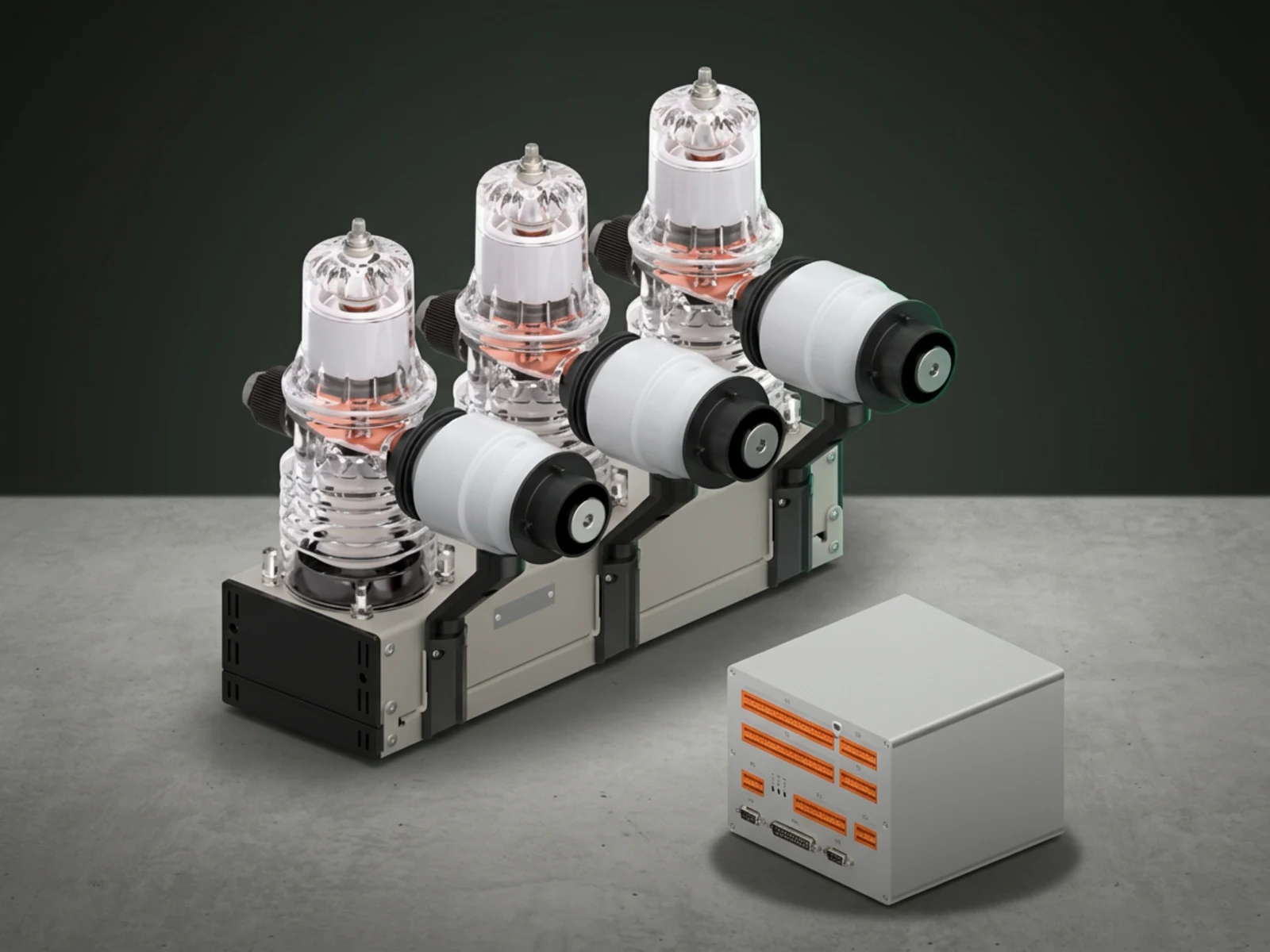

Smart-kit с вакуумным выключателем LD — Smart-kit · LD

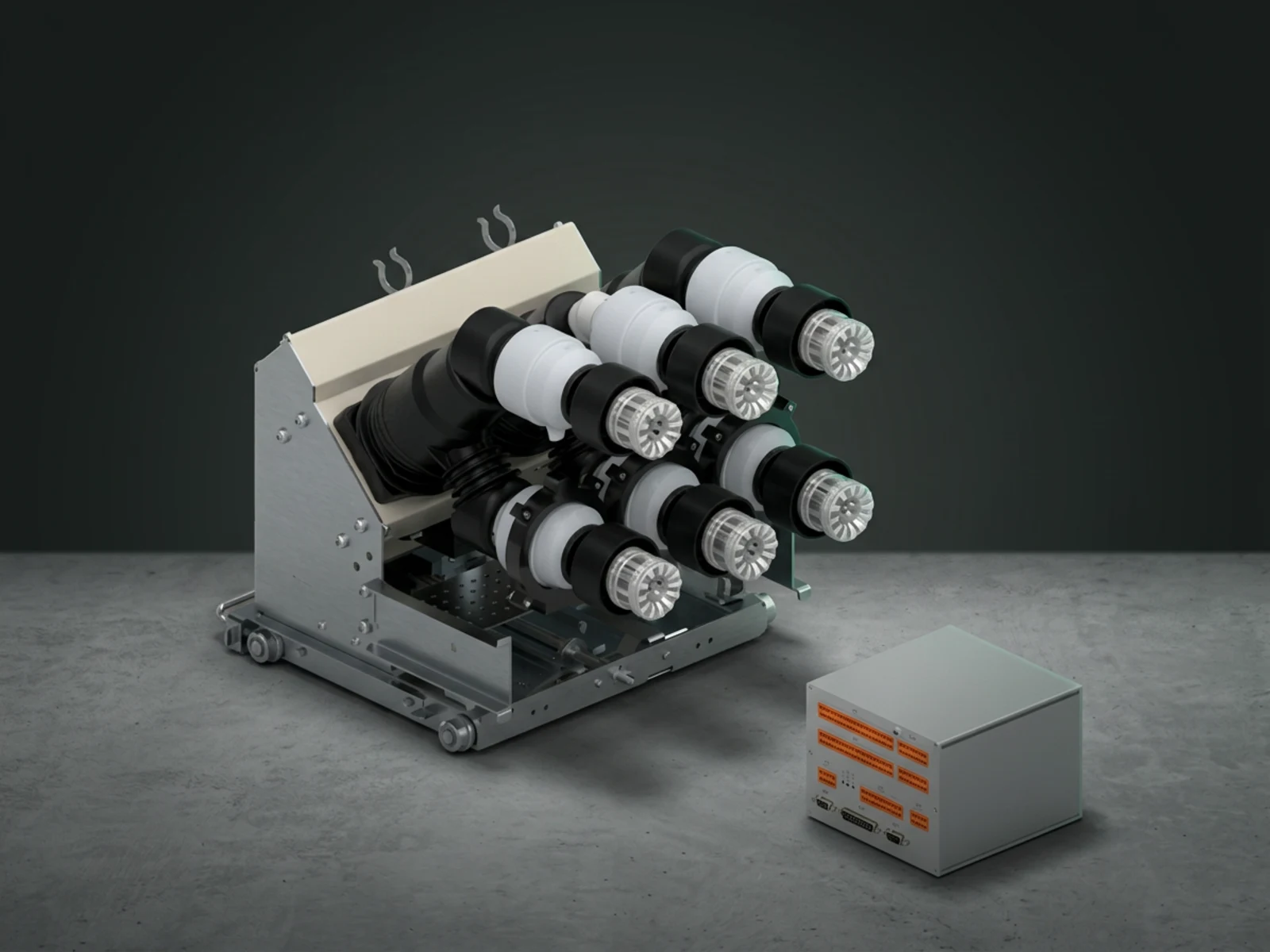

Smart-kit с вакуумным выключателем MD — Smart-kit · MD

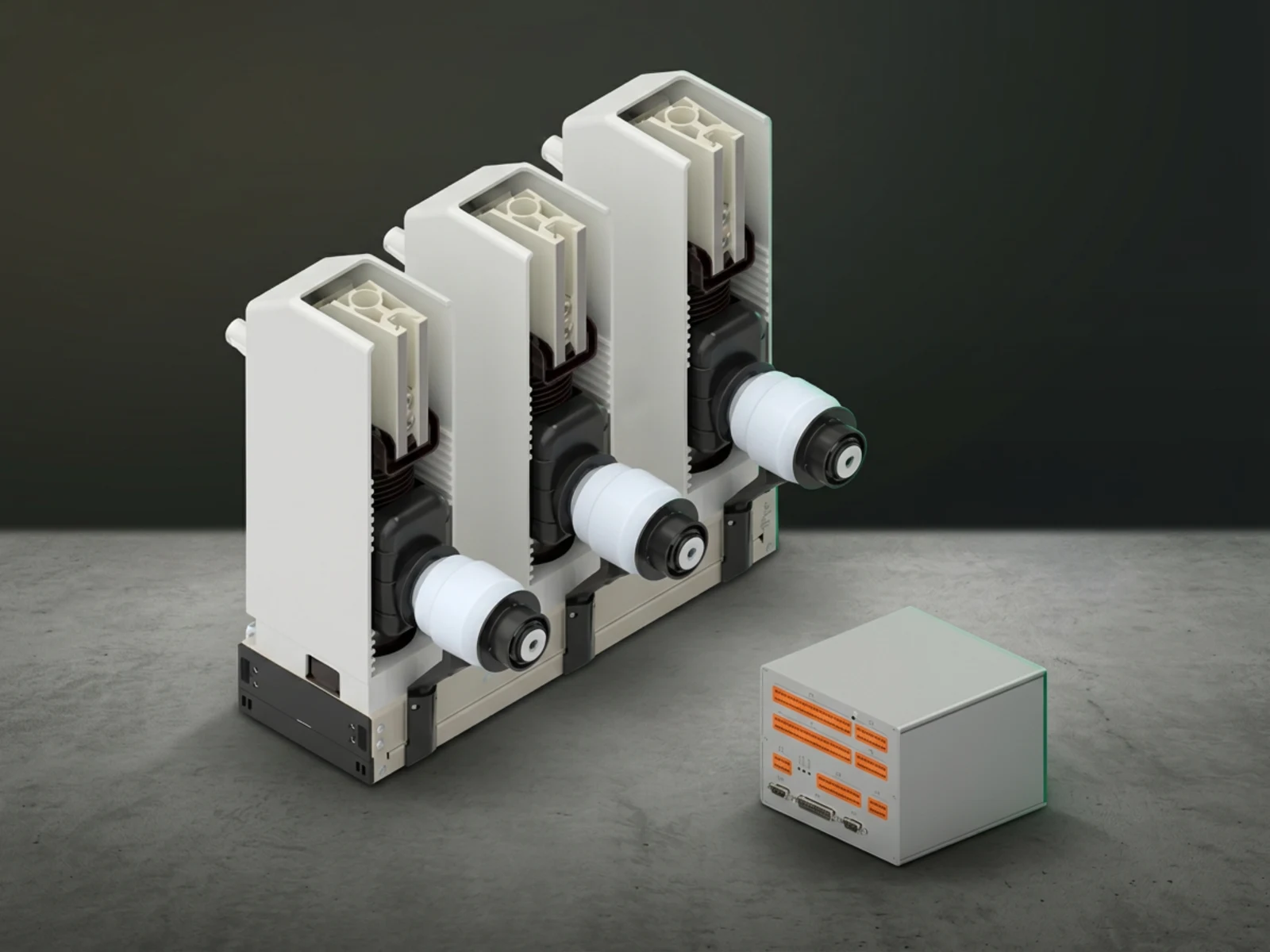

Smart-kit с выключателем в оболочке — Smart-kit · Shell

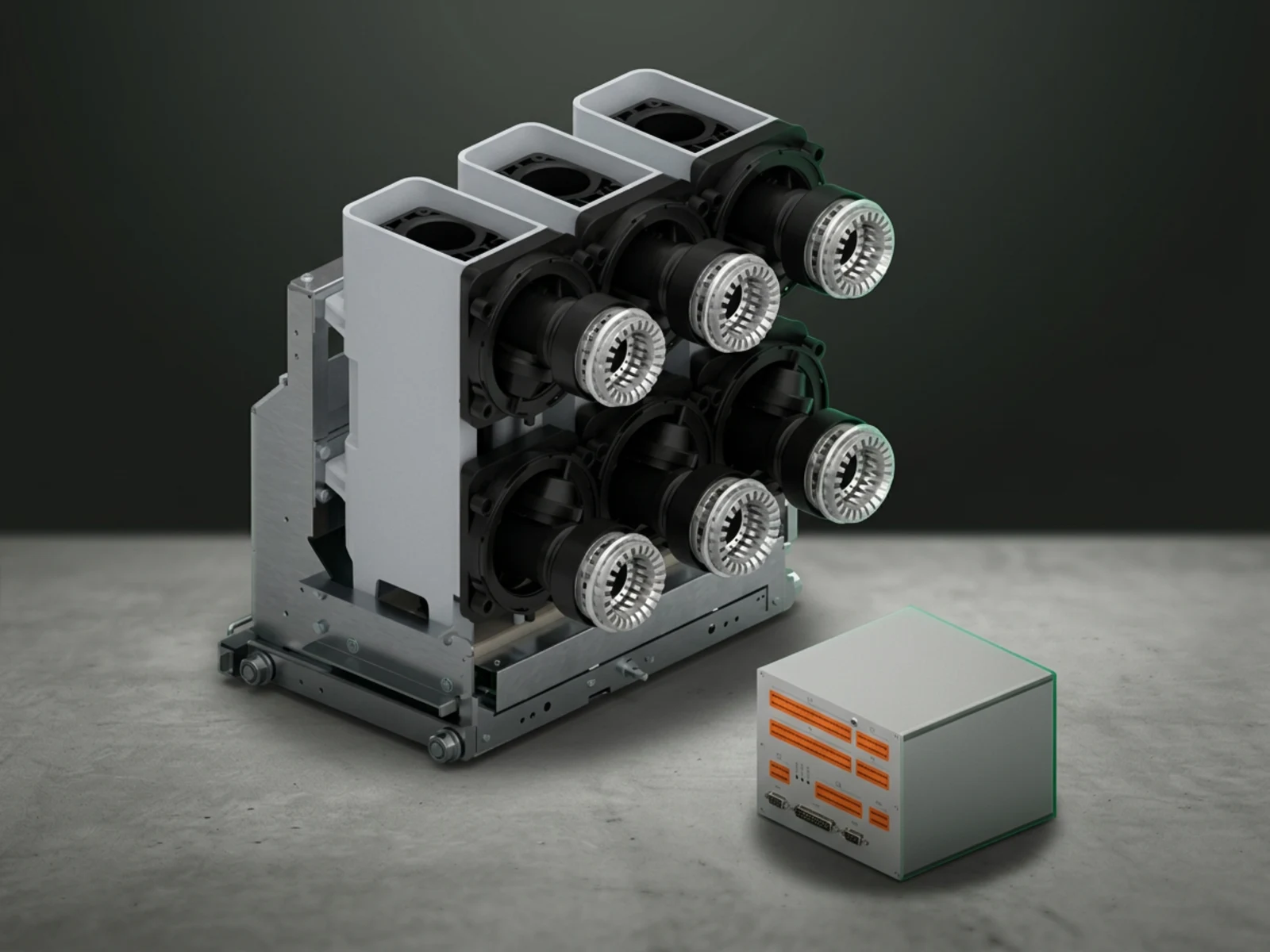

Smart-kit с вакуумным выключателем HD — Smart-kit · HD

1 / 4

Документация

Основные технические параметры

Smart-kit для КРУ и КСО

6–35 кВклассы напряжения

до 4000 А*номинальный ток

до 50 кА*ток отключения

стационарное / выкатное / кассетное**варианты исполнения

выключатель + измерители + контроллерсостав решения

* Зависит от класса напряжения, исполнения вакуумного выключателя и параметров проектируемой ячейки.
** Для отдельных исполнений и классов напряжения.

Smart-kit

Согласованный комплект для производителей КРУ и КСО

Преимущества

Оптическая дуговая защита применяется по умолчанию и входит в состав Smart-решения
ArcNet обеспечивает обмен данными между присоединениями по UTP-кабелю
Согласованный набор компонентов снижает трудоёмкость проектирования, сборки и наладки
Комбинированные датчики обеспечивают РЗА, измерение напряжения, коммерческий учёт и измерение тока ОЗЗ от 0,1 А
Инженерная поддержка, документация, расчёты и сопровождение сертификации

Применяется для

КСО 200-й и 300-й серий
КРУ со средним размещением выключателя
Ячеек для промышленных и сетевых объектов
Карьерных и других ячеек специального применения
Новых КРУ/КСО, разрабатываемых производителями электротехнической продукции

Техническая консультация

Нужна поддержка при выборе КРУ или КСО?

Проанализируем исходные данные и подготовим решение на базе собственного КРУ Etalon или КРУ/КСО партнёрских производителей со Smart-kit.
