Ретрофит · Модернизация распределительных устройств
Модернизация распределительных устройств (РУ) 0,4–35 кВ без замены ячеек: от установки нового выключателя до полного обновления релейной защиты, учёта и управления.
При подтверждённой пригодности корпуса ячеек, сборные шины и кабельные присоединения остаются на месте — меняется изношенное оборудование. Базовый ретрофит — это новый вакуумный выключатель вместо выработавшего ресурс. Smart-ретрофит обновляет присоединение целиком: выключатель, измерения, релейную защиту и автоматику, учёт электроэнергии и связь с диспетчерским пунктом — одним комплектом от одного производителя.
До начала работ инженеры Таврида Электрик обследуют объект, определяют, что можно сохранить, и подбирают способ установки нового оборудования: монтажный комплект или готовый выкатной элемент.
Подобрать решение
Задачи модернизации
Если корпуса ячеек, сборные шины и изоляция в рабочем состоянии, а износились выключатели, трансформаторы и релейная защита, можно модернизировать компоненты внутри ячеек. Возможность ретрофита подтверждают при обследовании. Четыре признака, что пора делать ретрофит:
Масляные и воздушные выключатели требуют регулярных ремонтов, а запчасти к снятым с производства сериям приходится искать месяцами. Вакуумный выключатель Таврида Электрик не требует обслуживания и ремонта на протяжении всего срока службы при соблюдении условий эксплуатации и устанавливается в существующую ячейку после проверки совместимости.
На многих объектах до сих пор работают электромеханические реле. Их характеристики срабатывания со временем смещаются, а существующие схемы могут не обеспечивать селективное отключение замыканий на землю в сетях 6(10) кВ — повреждённое присоединение ищут поочерёдными отключениями. Цифровая релейная защита, встроенная в модуль управления выключателем, решает эти задачи и настраивается под схему конкретного объекта.
Без телеизмерений и журнала событий об отключении узнают от потребителей, а причину ищут выездом на подстанцию. Smart-ретрофит может поставляться с индивидуальным роутером на ячейку либо с полноценным шкафом телемеханики для передачи в диспетчерский пункт токов, напряжений, положения выключателя и журнала событий.
Готовые монтажные комплекты помогают сократить объём работ на объекте. Сроки монтажа и пусконаладки определяют после обследования с учётом состояния РУ и доступных окон отключения. Если схема РУ позволяет, ячейки модернизируют по одной, не выводя из работы всю секцию.
Выбор решения

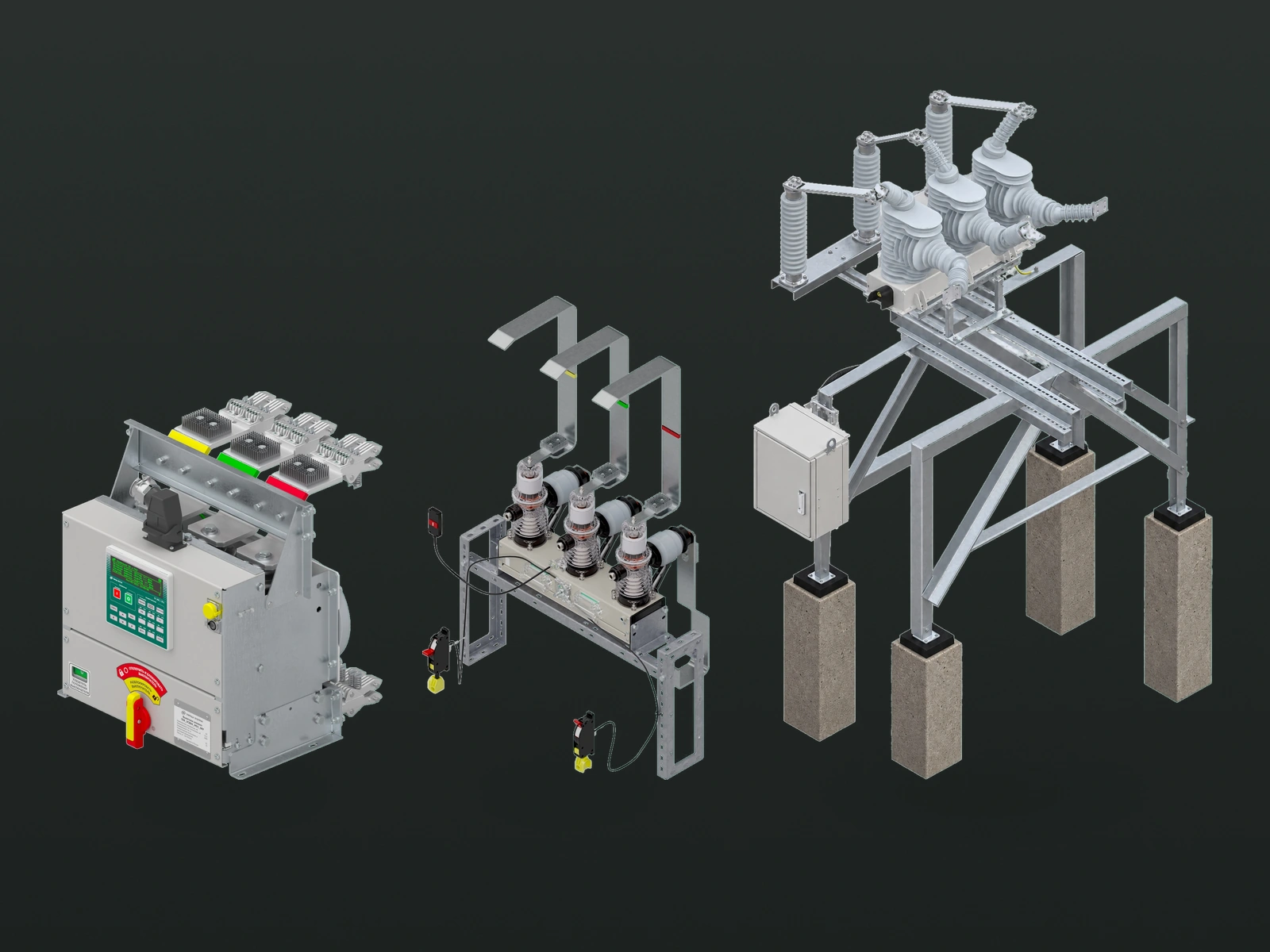

Замена устаревших выключателей АВМ и «Электрон» с применением Smart04. Современные функции защиты, измерения и управления в существующем РУ.
Решения для 0,4 кВ02 / 04Базовый и Smart-ретрофит ячеек отечественного и импортного производства. Монтажный комплект или готовый выкатной элемент — под конструкцию вашей ячейки.
Решения для КРУ и КСО03 / 04Вакуумный выключатель со встроенными датчиками тока и напряжения и цифровая релейная защита — в существующих ячейках ЗРУ 35 кВ.
Решения для ЗРУ 35 кВ04 / 04Замена масляных и других устаревших выключателей ОРУ 35 кВ на вакуумные: новый выключатель с модулем управления или комплект с новой релейной защитой, учётом и передачей данных.
Решения для ОРУ 35 кВРетрофит · Решение 01 · Модернизация 0,4 кВ

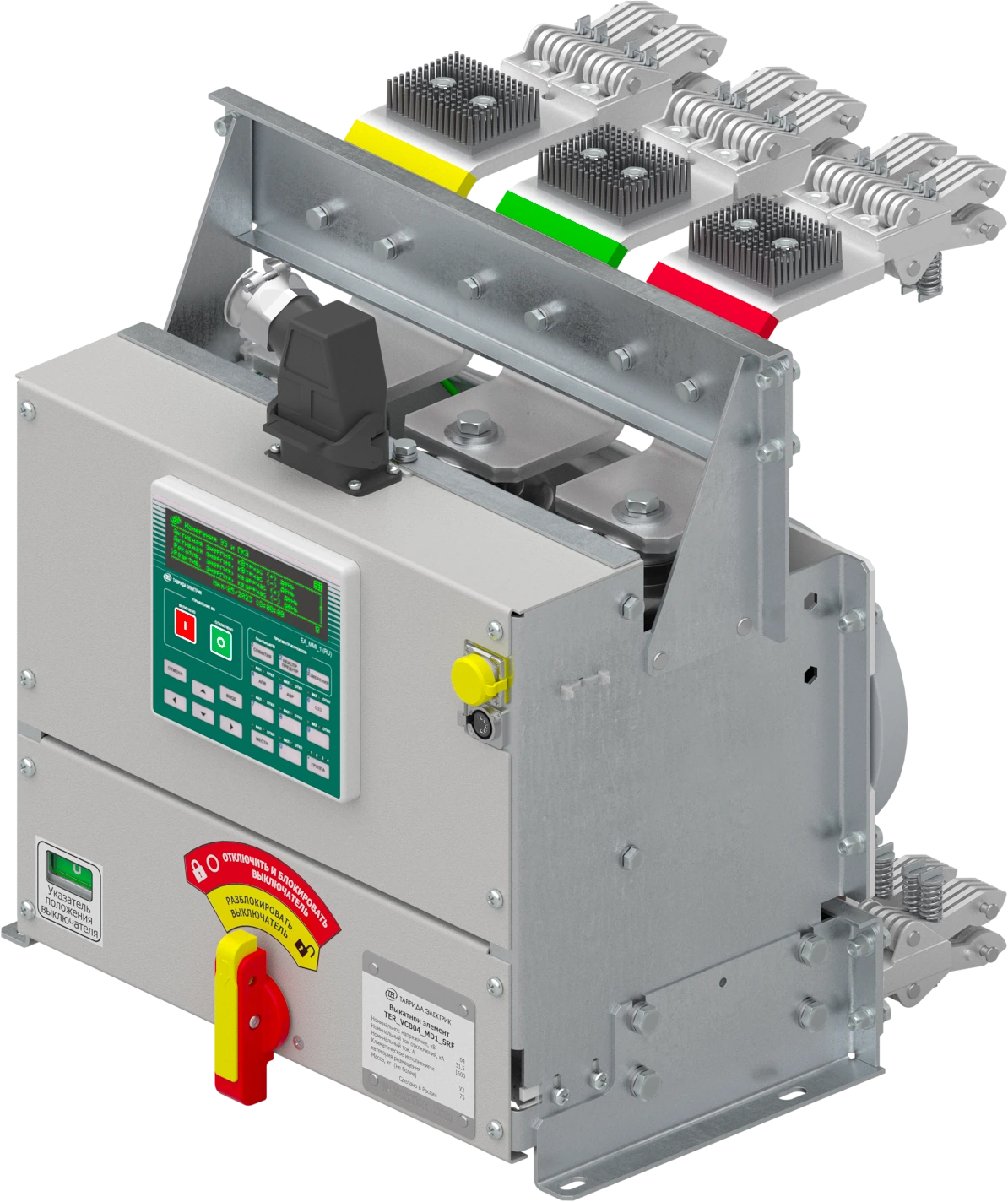

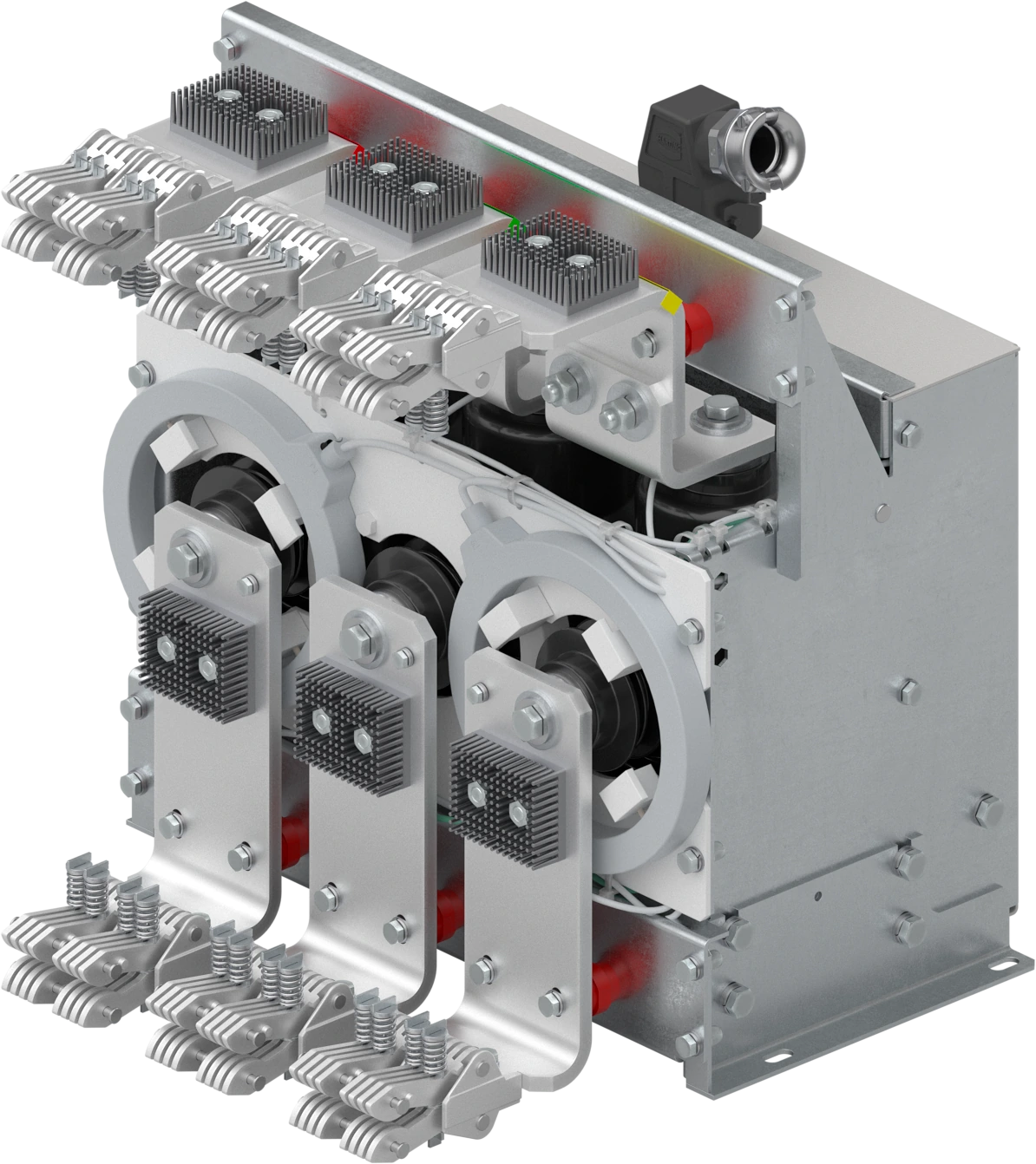

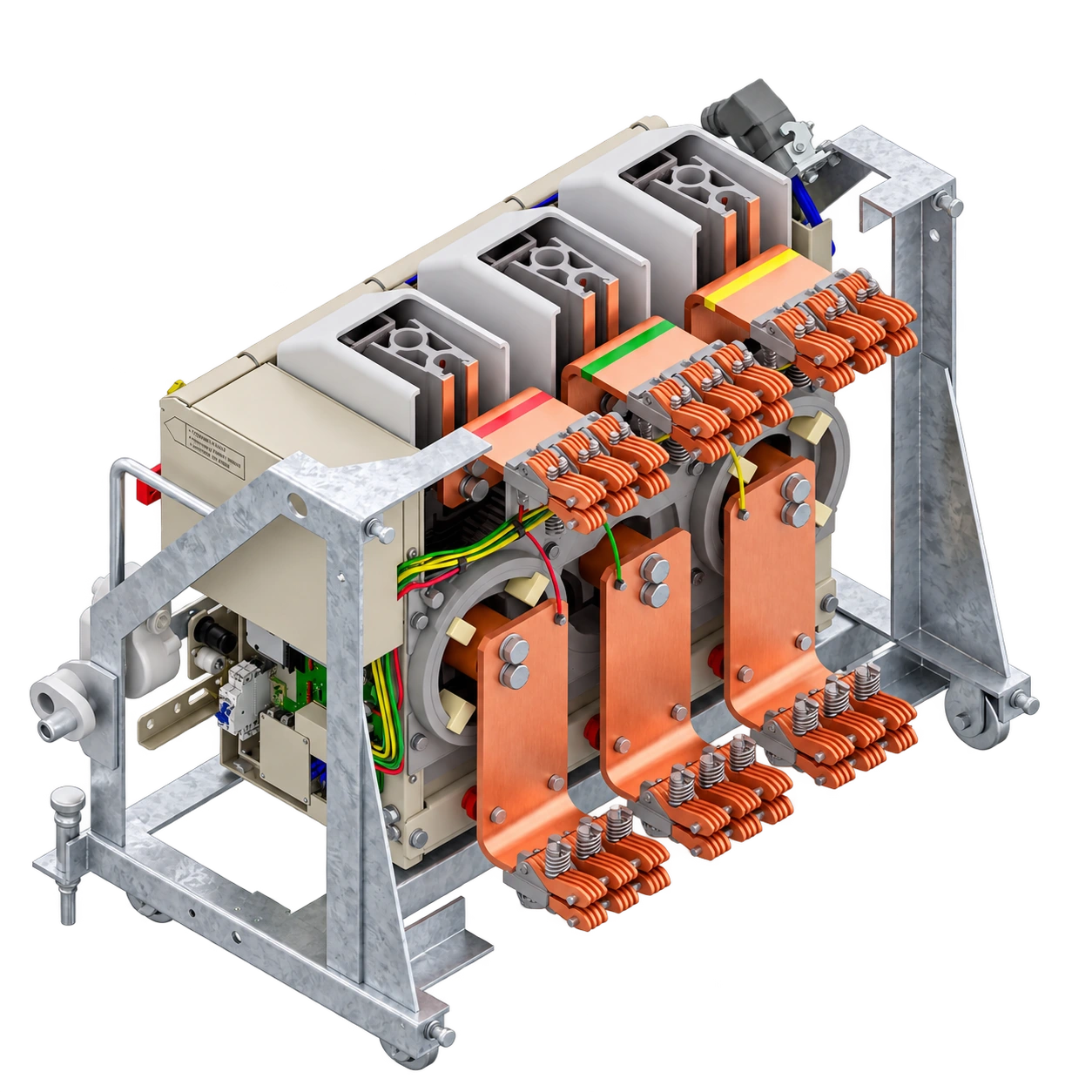

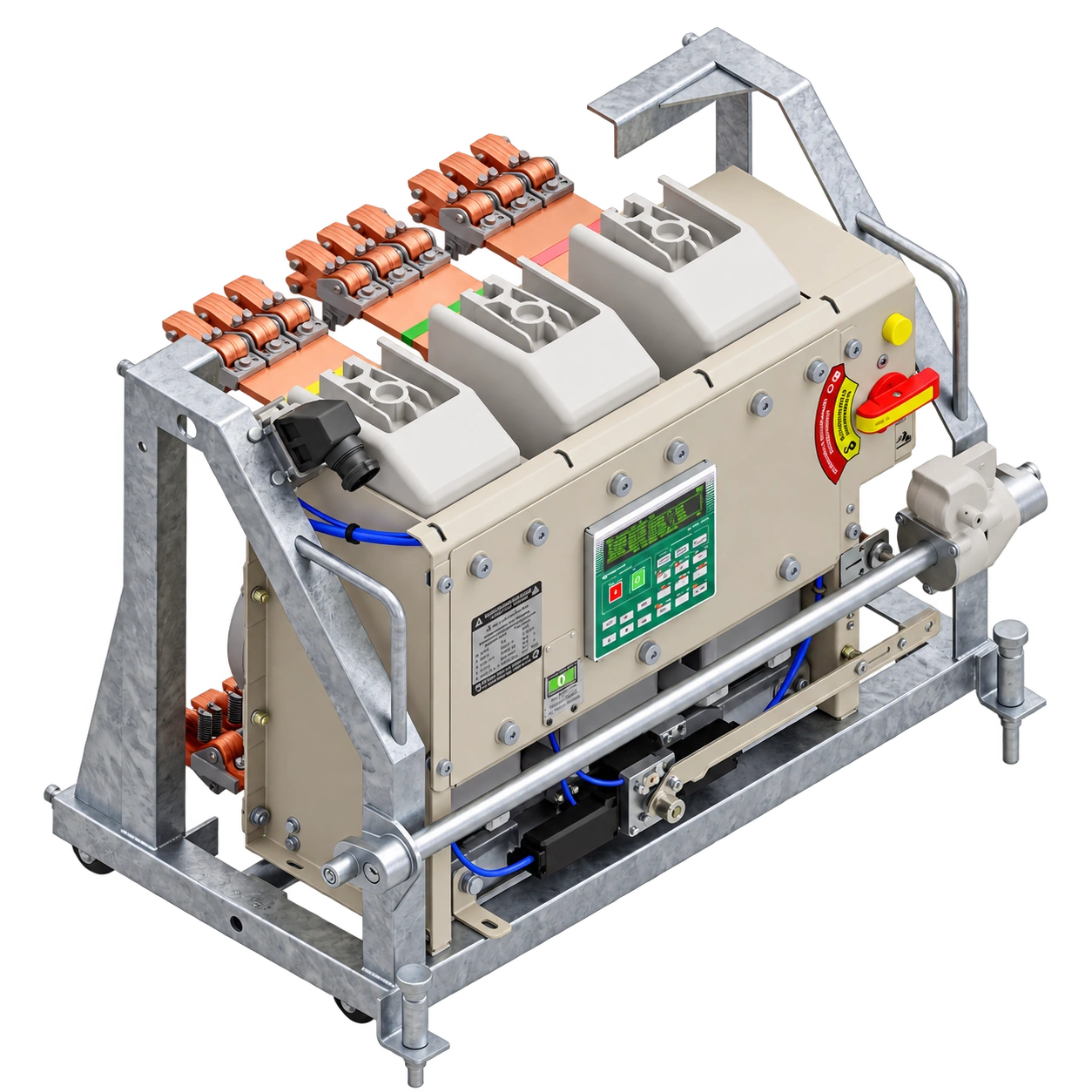

Smart04 — готовое решение для ретрофита выключателей серий АВМ и «Электрон» в действующих РУ 0,4 кВ. Оно объединяет вакуумный коммутационный модуль, цифровую защиту, измерения, управление и передачу данных.
Решение обновляет выключатель и его функции без полной замены шкафа, если состояние оболочки позволяет продолжить эксплуатацию. Возможность сохранения выкатного основания и токоведущих соединений проверяют при обследовании.
В состав входят вакуумный выключатель, датчики тока и напряжения, модуль и панель управления, средства связи, монтажный комплект и блокировки. Исполнение подбирают по типу установленного аппарата, конструкции шкафа и параметрам присоединения.
По умолчанию оперативное питание осуществляется непосредственно от токоведущих частей через цепи измерения напряжения.
Smart04 обеспечивает настройку цифровых токовых защит, контроль параметров сети, регистрацию событий и передачу данных в систему диспетчеризации. В зависимости от исполнения решение может включать АВР, ВНР, дуговую защиту, технологический учёт электроэнергии и дистанционное управление.
Разработаны комплекты для замены выключателей АВМ (АВМ04–АВМ20) и «Электрон» (Э16–Э40).
Допустимый ток модернизированного присоединения определяется с учётом характеристик сохраняемых шин, контактов и других узлов РУ.
Ретрофит · Решение 02 · Модернизация КРУ и КСО 6(10) кВ
Монтажные комплекты и готовые выкатные элементы для модернизации комплектных распределительных устройств (КРУ) и камер сборных одностороннего обслуживания (КСО) 6(10) кВ — от замены выключателя до полного обновления присоединения.
Базовый ретрофит — это замена выключателя на вакуумный ВВ/TEL с сохранением существующей релейной защиты. Smart-ретрофит идёт дальше: вместо трансформаторов тока и напряжения, реле и счётчика в ячейку устанавливают комбинированные датчики тока и напряжения и модуль управления. Он одновременно выполняет функции релейной защиты и автоматики, коммерческого учёта электроэнергии и управления выключателем. Оборудование, логика работы, документация и техническая поддержка — от одного производителя и в одной зоне ответственности.

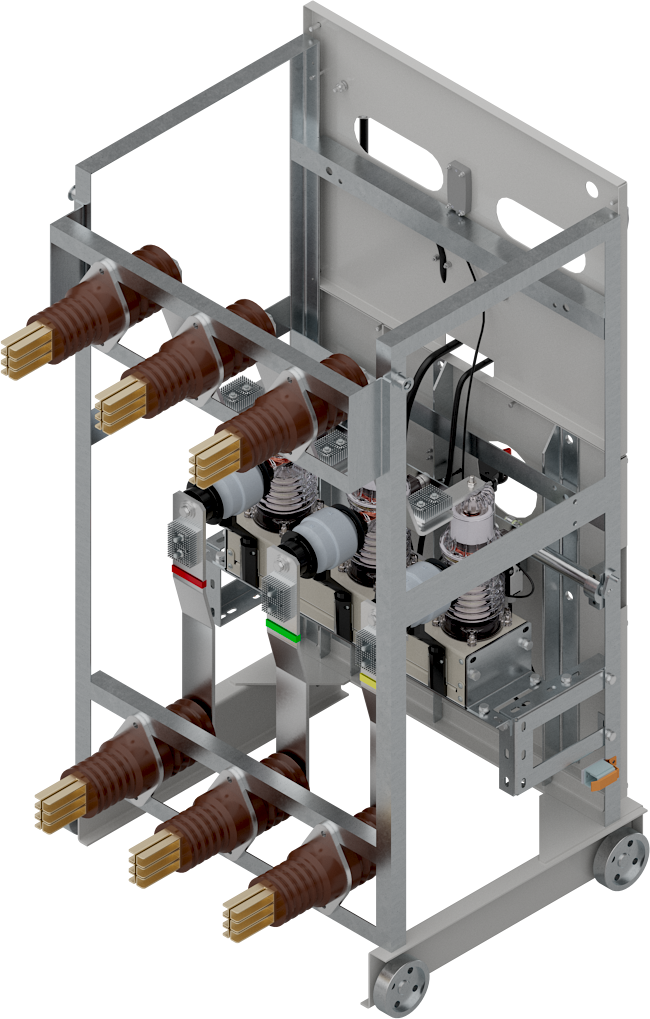

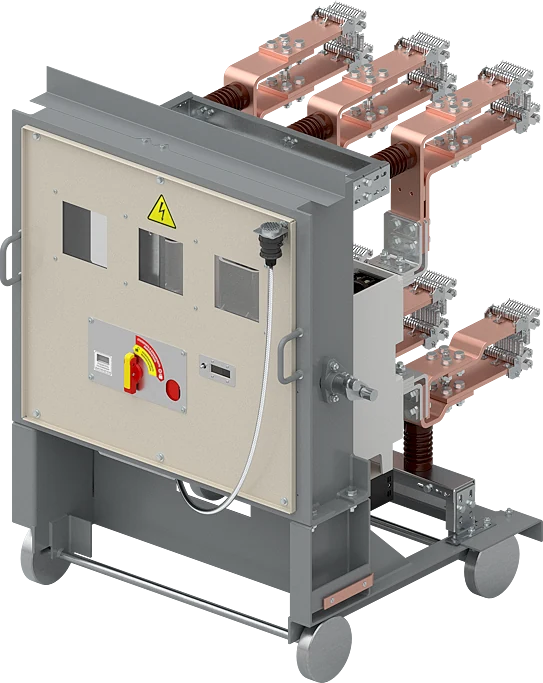

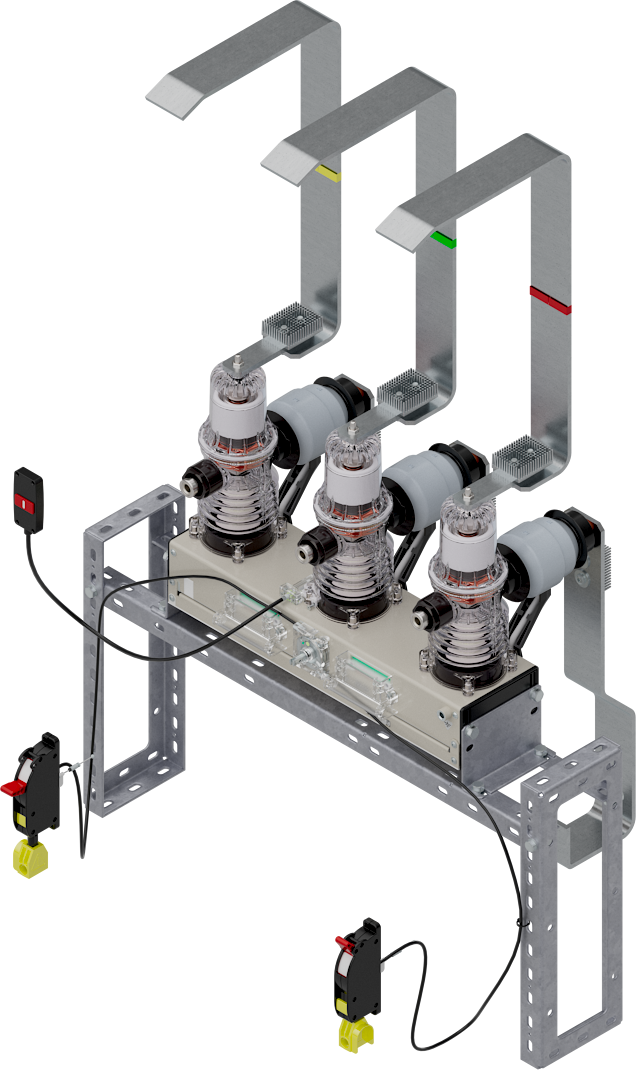

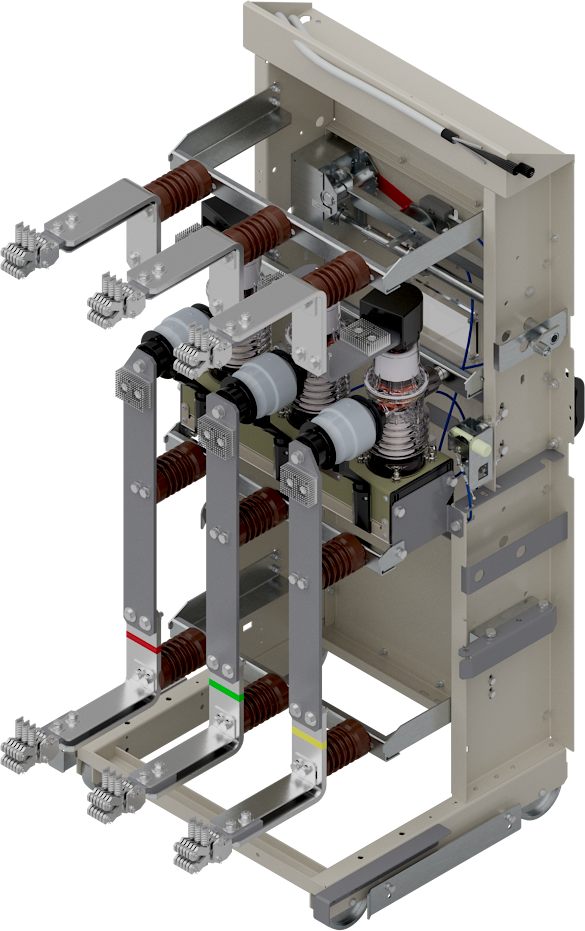

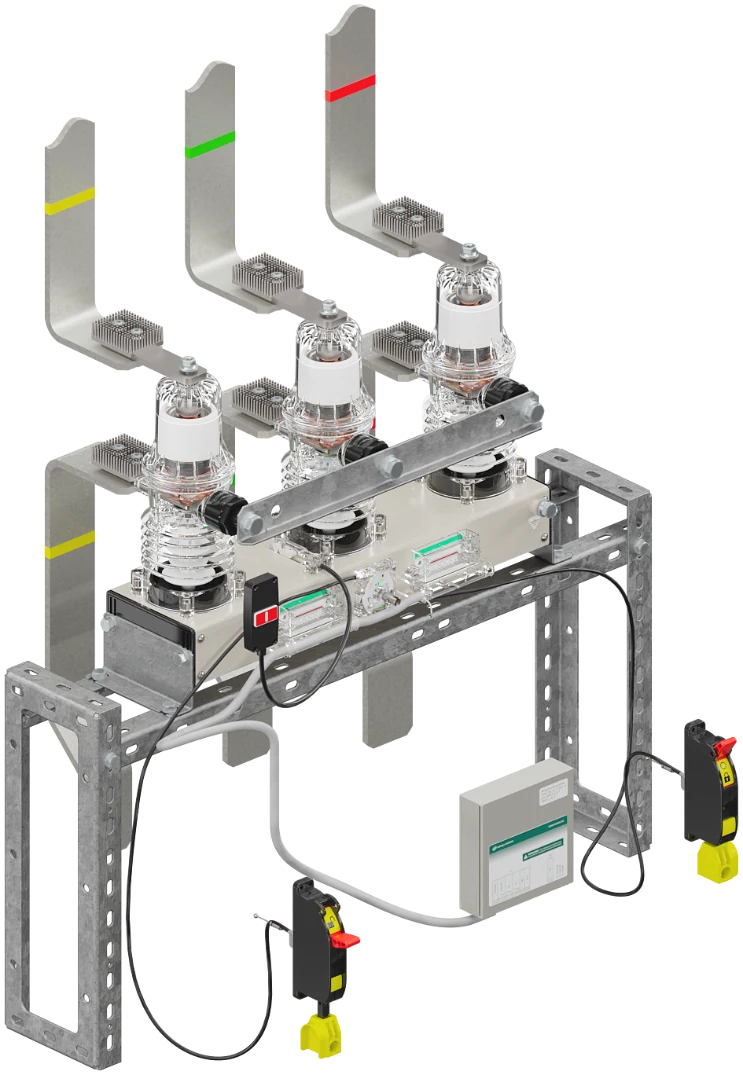

Для КСО поставляется типовой монтажный комплект. Для КРУ — комплект для установки на существующее выкатное основание или готовый выкатной элемент. Вариант выбирают по конструкции ячейки и состоянию контактов, блокировок и вторичных цепей. Линейка монтажных комплектов охватывает широкую номенклатуру отечественных и импортных ячеек.
Базовый ретрофит
Вакуумный выключатель ВВ/TEL устанавливается с помощью монтажного комплекта или в составе готового выкатного элемента. Штатные блокировки ячейки восстанавливаются.
Smart-ретрофит
Выключатель, комбинированные датчики и модуль управления работают как единая система. Модуль выполняет релейную защиту и автоматику, включая селективную защиту от ОЗЗ при любом режиме заземления нейтрали, ведёт коммерческий учёт электроэнергии и передаёт данные в SCADA. Дуговая защита встроена, обмен сигналами между ячейками идёт по шине ArcNet2.
Предельные токи зависят от исполнения комплекта и доступны не во всех сочетаниях. Допустимые параметры модернизированной ячейки проверяются с учётом сохраняемых узлов.
Конфигуратор 6(10) кВ
Укажите тип ячейки, установленный выключатель и параметры присоединения — конфигуратор поможет определить вариант ретрофита и подготовить запрос в Таврида Электрик.
Ретрофит · Решение 03 · Модернизация ЗРУ 35 кВ
Замена выключателей и обновление измерений, релейной защиты и управления в существующих ячейках закрытых распределительных устройств (ЗРУ) 35 кВ.
Корпус ячейки сохраняется. При обследовании проверяют изоляцию, шины, токоведущие части, блокировки и вторичные цепи и по результатам определяют состав поставки.

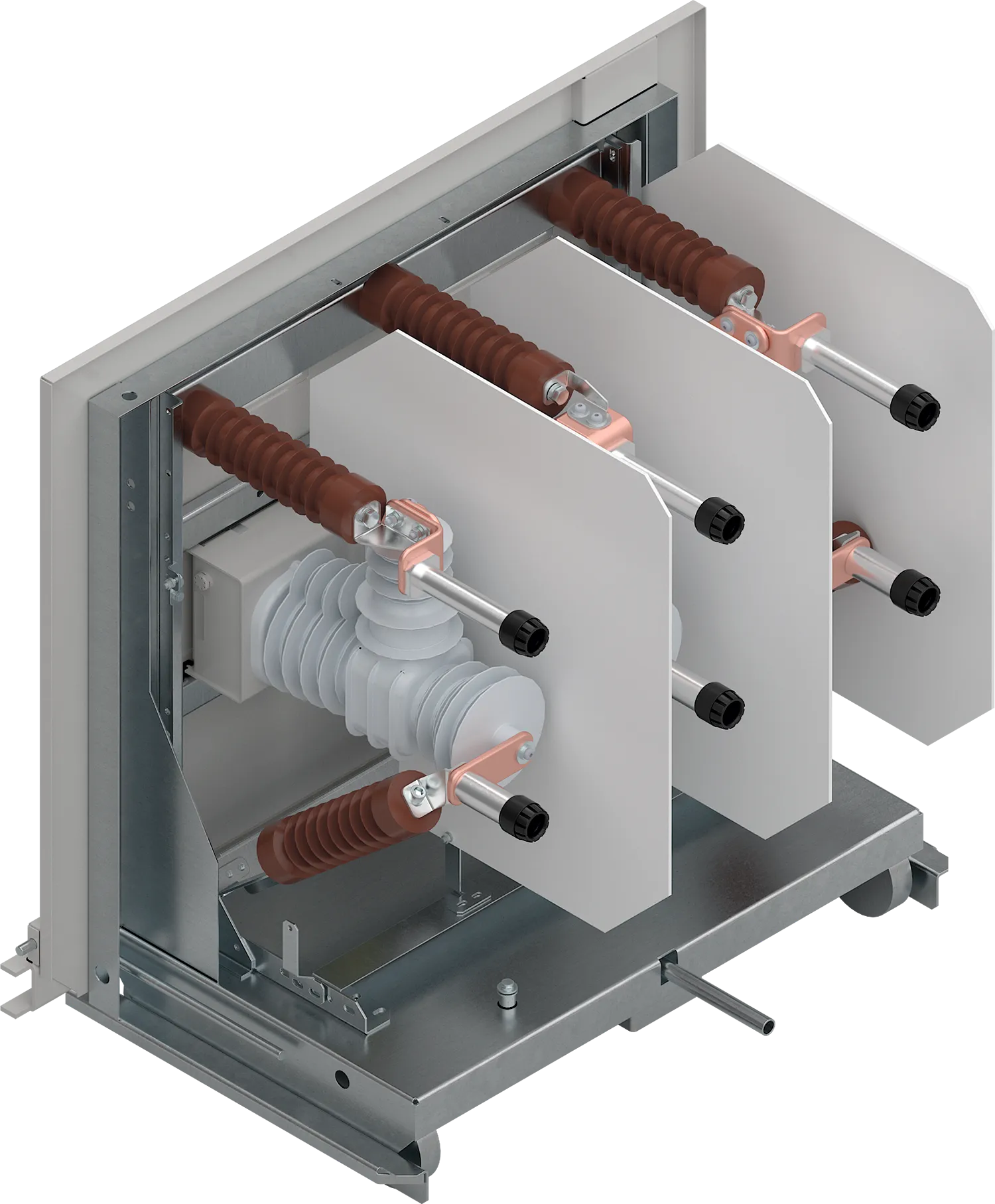

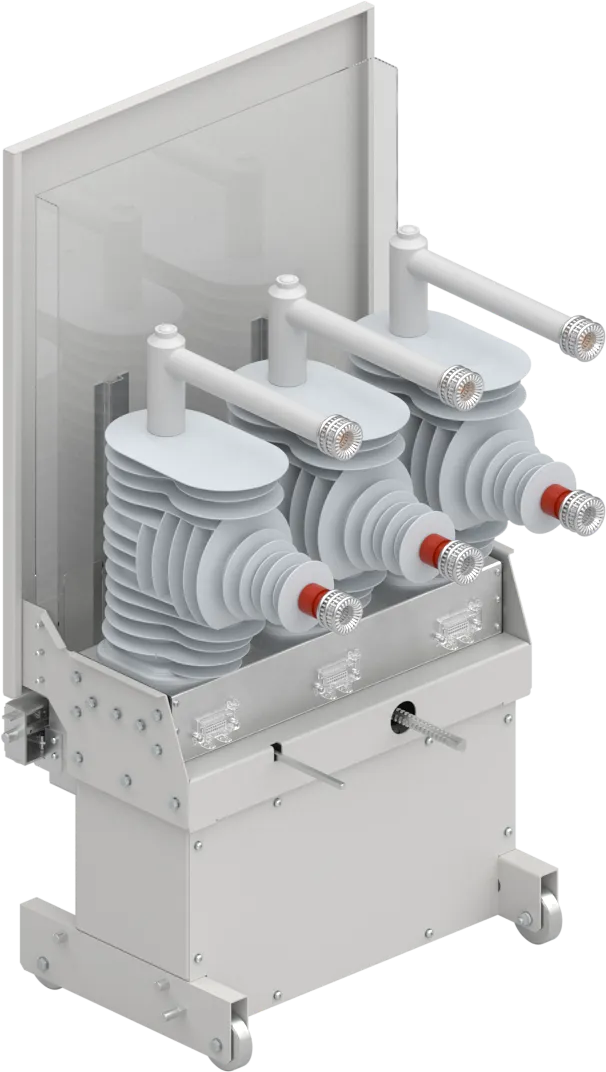

Основа Smart-ретрофита — коммутационный модуль ISM35 с датчиками тока и напряжения, встроенными в полюса. Контроллер присоединения объединяет управление выключателем, измерения, релейную защиту и автоматику, учёт электроэнергии и передачу данных в систему управления подстанцией.
Характеристики и состав конкретного исполнения подтверждаются при подборе.
Ретрофит · Решение 04 · Модернизация ОРУ 35 кВ
Базовый и Smart-ретрофит открытых распределительных устройств (ОРУ) 35 кВ: замена коммутационного аппарата с модулем управления или комплексное обновление функций присоединения.
Smart-ретрофит — основной вариант: в одном проекте меняются выключатель, измерения, релейная защита и автоматика. Если релейная защита на подстанции уже современная и отвечает требованиям объекта, достаточно базового ретрофита — нового выключателя с модулем управления, который подключают к существующей РЗА после проверки совместимости.

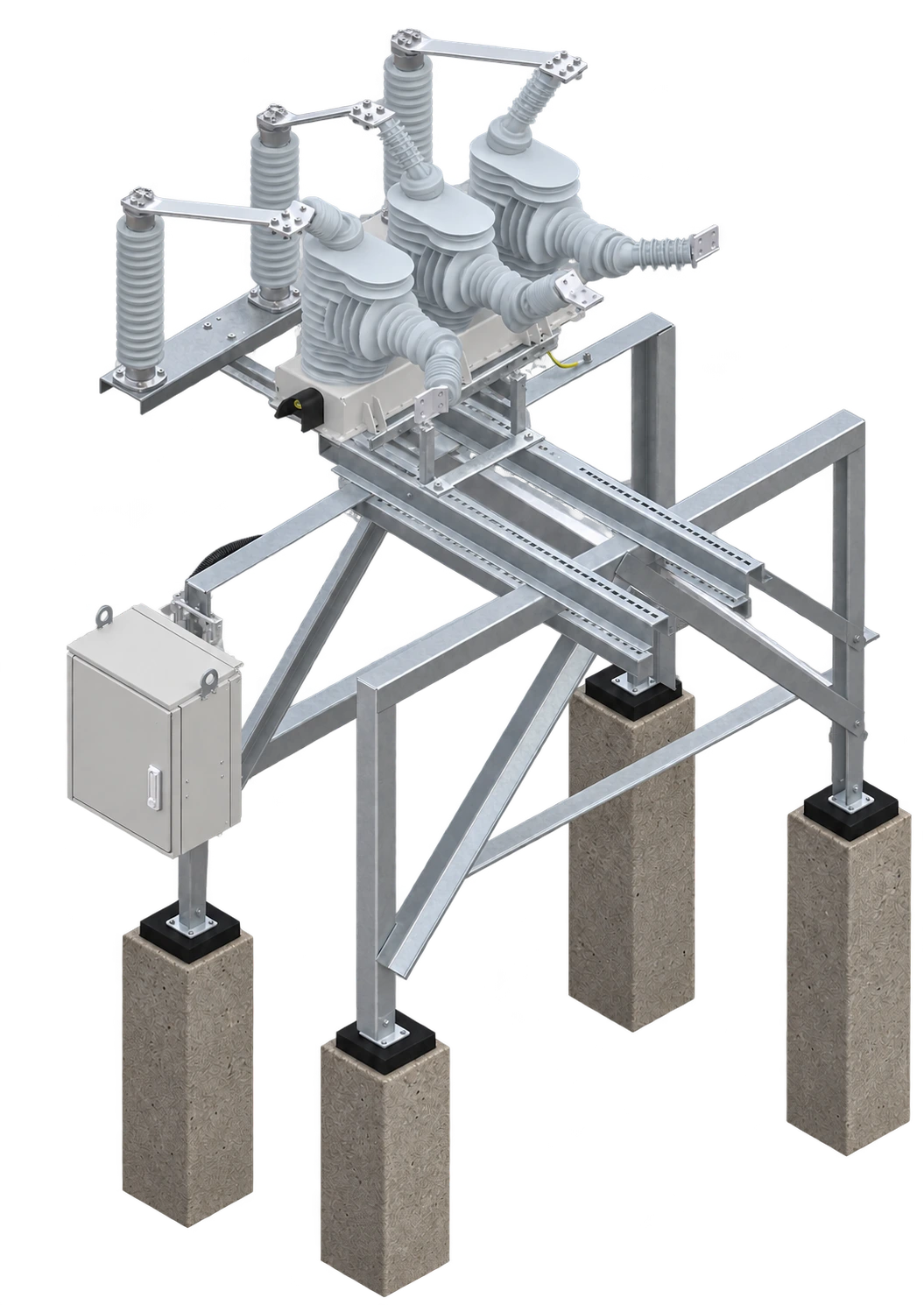

Основа Smart-ретрофита — коммутационный модуль OSM35_Smart_7 наружной установки, шкаф управления, соединительное устройство и монтажный комплект силовой части. Привязку к существующим конструкциям ОРУ и дополнительные компоненты определяет проект.
Базовый ретрофит
Новый вакуумный выключатель с модулем управления подключается к существующим вторичным цепям. Подходит, если действующая РЗА исправна, отвечает требованиям объекта и совместима с новым оборудованием.
Smart-ретрофит
К выключателю добавляются измерения, релейная защита и автоматика, учёт электроэнергии и передача данных. Состав определяется проектом.
Характеристики и состав конкретного исполнения подтверждаются при подборе.
Частые вопросы
Когда обследование подтвердило, что корпуса ячеек, шины, контакты и изоляция пригодны для дальнейшей эксплуатации. Сохранение ячеек и кабельных присоединений позволяет сократить объём работ и затраты. Окончательное решение принимают после сравнения вариантов по стоимости, срокам и требуемым функциям.
Базовый ретрофит — это замена выключателя: установка, подключение цепей управления и восстановление блокировок. Smart-ретрофит обновляет всё присоединение: вместо трансформаторов тока и напряжения, реле и счётчика устанавливаются датчики тока и напряжения и модуль управления с функциями релейной защиты, учёта и передачи данных в SCADA.
Да, если она исправна, отвечает требованиям объекта и совместима с новым выключателем. Если нет — релейную защиту обновляют в рамках проекта.
Для КРУ возможна установка нового выключателя на пригодное выкатное основание или поставка готового нового выкатного элемента. Выбор зависит от состояния тележки, втычных контактов, блокировок и совместимости ячейки.
Да. Ячейки модернизируют по одной или группами, если позволяют схема электроснабжения и график отключений. Если объекту нужны защита, учёт и связь со SCADA, эти функции можно сразу предусмотреть в Smart-ретрофите и включить в общий план модернизации.
Срок зависит от состояния оборудования, объёма доработок, вторичных цепей, испытаний и доступных окон отключения. Точный срок называем после обследования. Готовые монтажные комплекты и Smart-ретрофит помогают сократить объём монтажных и пусконаладочных работ.
Нет. Выключатель с большим номинальным током не повышает допустимый ток всей ячейки: возможности сохраняемых шин, контактов и других узлов проверяются отдельно.
Тип и серия РУ, данные установленного выключателя, номинальное напряжение, номинальный ток, ток короткого замыкания в точке установки, схема присоединения, вид оперативного тока и требования к защите и управлению. Приложите фотографии ячейки и шильдиков оборудования.
Техническая консультация
Пришлите схему присоединения, данные установленного выключателя и фотографии ячейки. Инженеры Таврида Электрик изучат исходные данные, предложат вариант ретрофита и подскажут, что проверить при обследовании.
